在開關電源領域，PWM（脈沖寬度調制）、PFM（脈沖頻率調制）和 PSM（脈沖跨周期調制）是三種常見的控制模式。

一、PWM 控制模式

PWM 是一種通過改變開關周期內信號的占空比來調節輸出電壓的控制方式，其開關頻率保持恒定，占空比根據輸出電壓的變化進行調整。當輸出電壓升高時，占空比減??；反之則增大。PWM 控制模式具有諸多優點，如控制電路簡單、輸出紋波電壓小、頻率特性好、線性度高、重負載下效率高等。然而，在輕負載情況下效率較低，且回路增益及響應速度受誤差放大器影響受限。

PWM 適用于重負載和恒定頻率的應用場景，例如工業控制系統和電動汽車充電器，這些場景需要快速響應負載變化，同時保證輸出電壓穩定和輸出紋波小。

二、PFM 控制模式

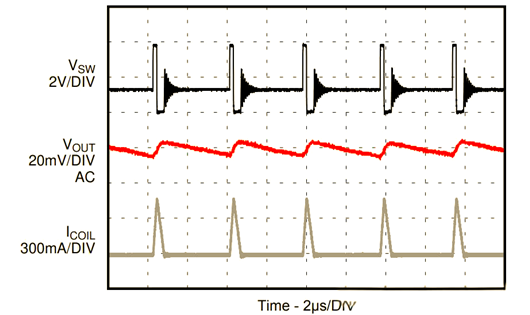

PFM 是通過改變開關信號的頻率來控制輸出電壓的控制方式，脈沖寬度保持恒定，頻率根據輸出電壓變化調整。輸出電壓升高時頻率降低，反之則升高。PFM 在輕負載或空載條件下效率高，因開關頻率降低減少開關損耗；電路設計相對簡單，無需復雜時鐘和計數器電路。但缺點也不容忽視，如輸出電壓紋波較大、頻率成分復雜、可能產生電磁干擾（EMI）、負載變化時輸出穩定性較差、響應速度慢。

PFM 適用于小功率、低功耗場景，如便攜式設備和電池供電系統，在待機狀態下可降低能量消耗。

三、PSM 控制模式

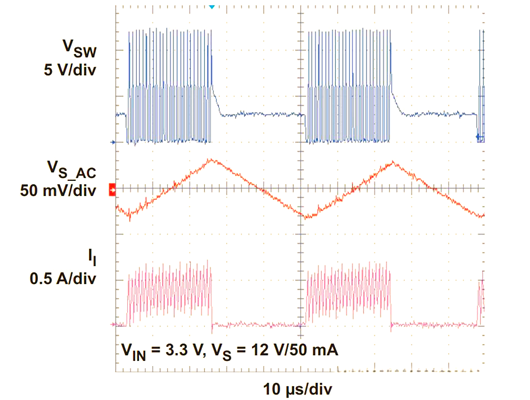

PSM 是通過選擇性跳過某些開關周期來調節輸出電壓的控制方式。在 PSM 模式下，開關頻率和占空比固定，但會根據負載變化跳過部分周期。負載重時每個周期都工作，負載輕時跳過部分周期。這樣可以提高輕負載條件下的效率，因為跳過了不必要的開關周期，顯著降低開關損耗。然而，PSM 也存在輸出電壓紋波較大、響應速度較慢、需要復雜邏輯控制實現負載調整功能等缺點。

PSM 同樣適用于輕負載或變負載環境，尤其在對電源效率要求較高的應用中，通過跳過不必要的開關周期，保證輸出電壓穩定性的同時，提高電源效率并減少能量損耗。
