        dcdc降壓電路,buck降壓電路與工作原理圖介紹
        降壓型 DC/DC 轉換器(Buck Converter),是一種能夠?qū)⑤斎胫绷麟妷航档筒⑥D(zhuǎn)換為所需較低直流輸出電壓的電路拓撲。其主要組成部件包括開關管、電感、續流二極管以及濾波電容等。按二極管與開關管的配置,可分為異步 Buck 和同步 Buck 兩種類型。
        二、異步 Buck 與同步 Buck 拓撲對比

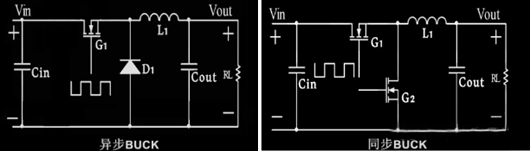

        異步 Buck :以開關管、續流二極管、電感和電容等基本元件構成。開關管導通時,輸入電源向負載供電,同時電感存儲能量;開關管關斷時,電感釋放能量,續流二極管為電流提供續流路徑,保障負載持續供電。
        同步 Buck :將異步 Buck 中的續流二極管替換為開關管(通常為 MOSFET),利用其低導通電阻特性,降低整流損耗,提升轉換效率,減少發熱量。在該拓撲中,通過精確控制兩個開關管的導通與關斷時機,實現高效的能量傳輸和轉換。
        dcdc降壓電路
        三、工作原理

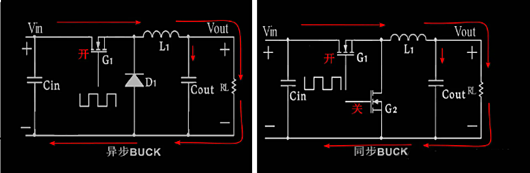

        開關管導通(G1 導通) :開關管 G1 導通時,續流二極管 D1(或開關管 G2 關斷)截止。此時,輸入電源 Vin直接為負載 RL提供電流,并向電感 L1和輸出電容 Cout充能。電感會阻礙電流變化,使得負載兩端電壓低于輸入電源電壓。
        dcdc降壓電路

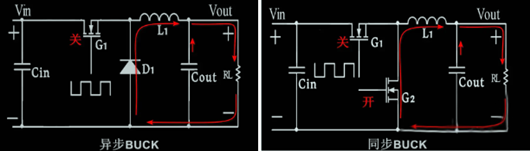

        開關管關斷(G1 關斷) :當開關管 G1 關斷時,續流二極管 D1(或開關管 G2 導通)正向?qū)ā]斎腚娫赐V瓜蜇撦d供電,電感 L1和輸出電容 Cout儲存的能量釋放,維持負載電流的連續性。由于電感釋放能量,負載兩端電壓會稍有下降,但仍在一定范圍內穩定。
        dcdc降壓電路

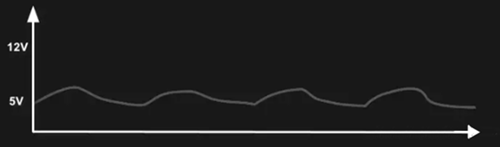

        在開關周期性導通和關斷過程中,負載兩端電壓呈現周期性波動,但通過電感和電容的濾波作用,其有效值最終穩定在所需的較低電壓值,滿足降壓要求。
        dcdc降壓電路
        四、各元器件作用
        輸入電容 Cin :對輸入電壓進行平滑濾波,降低輸入電壓的紋波,提供瞬時電流,保障輸入電源的穩定,提高整個電路的工作穩定性。
        輸出電容 Cout:對輸出電壓進行平滑處理,濾除高頻紋波,穩定輸出電壓,減小負載電流變化對輸出電壓的影響,提高輸出電壓質量。
        續流二極管 D1 或開關管 G2(用于同步 Buck) :在主開關管關斷時,為電感提供續流路徑,釋放電感儲存的能量,防止電感電流突變,保障電路安全運行。
        電感 L1:在開關管導通時存儲能量,在開關管關斷時釋放能量,與電容協同作用,平滑輸出電壓,實現降壓功能。
        五、同步 Buck 名稱由來及優勢
        同步 Buck 的核心優勢在于采用功率 MOSFET 替換傳統二極管。功率 MOSFET 作為電壓控制型器件,其導通時的伏安特性呈線性關系。在同步 Buck 電路中,通過控制功率 MOSFET 的柵極電壓,使其與被整流電壓的相位保持嚴格同步,從而實現高效的整流功能。這種同步控制機制不僅降低了整流損耗,還消除了因肖特基勢壘電壓造成的死區電壓,使 Buck 轉換效率顯著提升,尤其在高負載電流條件下,優勢更加明顯。
