        功率二極管反向恢復的三大抑制介紹

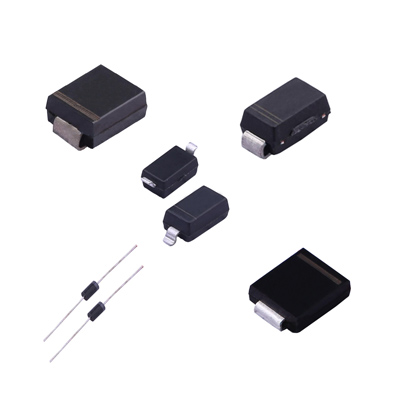

        功率二極管
        在電力電子設備中,功率二極管被廣泛應用于開關電源、逆變器等高頻電路。然而,當功率二極管從導通切換到截止狀態時,會出現反向恢復現象,這不僅會導致額外的功耗,還會引發電磁干擾(EMI)和電壓尖峰,從而影響系統的穩定性。因此,抑制二極管的反向恢復問題成為工程師們關注的重要課題。
        一、RC吸收電路——經典的抑制方式
        RC吸收電路是抑制功率二極管反向恢復的常見方法,其核心是在二極管兩端并聯一個RC網絡,以吸收反向恢復時產生的尖峰電壓,減少振蕩和EMI干擾。
        在二極管關斷瞬間,由于寄生電感的存在,電流不會立即停止,而是在寄生電容中形成高頻振蕩,導致電壓尖峰。RC吸收電路通過電阻R消耗部分能量,并利用電容C緩沖電壓突變,降低反向恢復電流的沖擊。
        RC吸收電路的優勢在于結構簡單、易于實現且成本較低,適用于低功率場景。但在高頻、高電流環境下,吸收電阻可能會產生較大的功耗,且不能完全消除反向恢復電流,只能在一定程度上緩解尖峰問題。
        在應用RC吸收電路時,合理選擇R和C的參數至關重要。若C過大,會導致二極管關斷時的響應變慢;而R過大則會降低能量吸收的效果。因此,需根據具體電路特性進行優化匹配。
        二、串聯飽和電抗器——高效的恢復電流抑制方案
        相比RC吸收電路,串聯飽和電抗器是一種更為高效的二極管反向恢復抑制方法,特別適用于高功率、高頻率的應用環境。
        飽和電抗器利用磁芯材料的非線性特性,當電流較小時,電感值較大,能有效抑制電流突變;當電流增大到一定程度后,電抗器進入飽和狀態,電感值迅速降低,減少對電路正常工作的影響。
        在反向恢復過程中,電抗器的作用主要體現在以下幾個方面:
        限制di/dt,減小反向恢復電流的增長速度,降低電磁干擾
        通過電感儲能,減少反向恢復過程中二極管承受的電壓應力
        利用磁芯材料的非線性特性,在適當的時刻提供能量緩沖,使二極管恢復過程更加平滑
        串聯飽和電抗器的優勢在于能夠顯著降低反向恢復峰值,減少EMI干擾,適用于高功率、高頻應用。但需要精確匹配電感值,并使用高性能磁芯材料,如非晶合金磁環或鐵氧體磁環,否則可能會導致較大的功率損耗。
        在工程應用中,飽和電抗器的設計需要考慮磁芯的飽和特性,并合理選擇繞組匝數和磁芯尺寸,以確保良好的抑制效果。
        三、軟開關技術——徹底消除反向恢復沖擊
        軟開關技術是一種相對復雜但非常有效的反向恢復抑制策略。其基本思想是通過拓撲優化,讓二極管的電流在關斷時緩慢衰減,而不是瞬間截止,從而減少反向恢復電流的影響。
        軟開關技術主要包括零電壓開關(ZVS)和零電流開關(ZCS)兩種模式。對于功率二極管的反向恢復問題,通常采用ZVS模式,即在二極管關斷前人為制造一個緩慢下降的電壓,使其過渡更加平緩,避免產生過大的反向恢復電流。
        軟開關電路的優勢在于能夠徹底降低反向恢復電流,使EMI干擾最小化,提高功率轉換效率,減少器件損耗。但其設計較為復雜,需要額外的輔助電路,成本較高。
        軟開關技術在高頻、高功率的電力電子設備中應用廣泛,例如高效DC-DC轉換器、逆變器以及電動汽車充電系統等。盡管設計難度較大,但在效率和可靠性方面表現優秀,成為高端應用中的主流解決方案。
        四、結論
        功率二極管的反向恢復問題是電力電子領域的重要挑戰,不同的抑制方法各有優劣:
        RC吸收電路結構簡單,適用于低功率應用,但抑制效果有限
        串聯飽和電抗器能夠顯著降低恢復電流,適用于高功率場景,但需要優化設計
        軟開關技術是最理想的解決方案,幾乎可以徹底消除反向恢復電流,但設計成本較高
        未來,隨著碳化硅(SiC)等新型功率器件的發展,反向恢復問題有望在器件級別得到徹底解決。然而,在傳統硅基功率二極管仍然占據主流市場的當下,合理選擇合適的反向恢復抑制方案,仍然是提升電路性能、降低功耗的重要手段。
