MOS管選型關鍵因素分析,怎么選擇合適的參數
在電子電路設計中，MOS 管作為核心的功率控制元件，廣泛應用于開關和放大電路。為了確保其在特定應用中的穩定性和性能，工程師在選型時需綜合評估多個關鍵參數，以匹配電路需求，提高整體系統的可靠性和效率。
在電子電路設計中，MOS 管作為核心的功率控制元件，廣泛應用于開關和放大電路。為了確保其在特定應用中的穩定性和性能，工程師在選型時需綜合評估多個關鍵參數，以匹配電路需求，提高整體系統的可靠性和效率。
一、MOS 管的基本特性
MOS 管是一種受控電壓驅動的半導體開關器件，主要由源極（Source）、漏極（Drain）、柵極（Gate）和體（Body）構成。其工作原理基于柵極電壓對導通狀態的影響：當施加適當?shù)臇艠O - 源極電壓（Vgs）時，MOS 管進入導通狀態，實現電流控制。MOS 管的主要類別包括 N 溝道（NMOS）和 P 溝道（PMOS），其中 NMOS 因電子遷移率更高，通常具備更低的導通電阻和更快的開關速度，因此應用更為廣泛。
二、選型關鍵參數
（一）電壓參數
漏 - 源極耐壓（Vds）：指 MOS 管在關斷狀態下能夠承受的最高電壓。選型時應確保 Vds 高于實際電路工作電壓，以避免器件因過壓損壞。
柵 - 源極電壓（Vgs）：決定 MOS 管的開關特性。不同應用場景下，驅動電壓要求不同，例如低壓邏輯控制通常需要 3.3V 或 5V，而高功率應用可能需要 10V 以上的驅動電壓。
閾值電壓（Vth）：是 MOS 管開始導通的最低柵極電壓。確保選取的 Vth 適配電路，以保證可靠開關操作。
（二）電流承載能力
最大連續漏極電流（Id）：MOS 管在穩態導通情況下所能承受的最大電流。需要確保該值大于電路負載電流，以防止 MOS 管過熱或損壞。
脈沖電流承受能力（Idm）：短時大電流沖擊下的最大承載能力，特別適用于 PWM 控制或電機驅動等應用。
（三）導通電阻（Rds（on））
Rds（on）是 MOS 管導通狀態下的等效電阻值，直接影響功耗和熱損耗。低 Rds（on）意味著更低的功率損耗和更高的效率，適用于高功率應用，如開關電源和電動汽車驅動系統。在 MOS 管工作電流較大時，Rds（on）的影響尤為明顯，因此應盡量選擇低 Rds（on）的型號。
（四）開關速度
MOS 管的開關速度決定了其適用于高頻還是低頻應用。關鍵參數包括：
柵極電荷（Qg）：MOS 管從關斷到導通需要的電荷量。Qg 越低，開關速度越快。
輸入電容（Ciss）和輸出電容（Coss）：這兩個參數影響開關過渡時間。Ciss 較大會導致 MOS 管開關速度變慢，影響高頻應用的效率。
在高頻應用（如 DC-DC 轉換器、逆變器）中，低 Qg 和低 Ciss 的 MOS 管能提供更快的開關速度，提高系統效率。
（五）熱管理和散熱性能
MOS 管在工作時會產生熱量，選擇合適的封裝和散熱方案至關重要。
最大結溫（Tjmax）：MOS 管芯片內部可承受的最高溫度，通常在 125°C 至 175°C 范圍內。
熱阻（Rθjc 和 Rθja）：分別表示芯片到封裝、封裝到空氣的熱阻。低熱阻的封裝能更快地將熱量散出，有助于 MOS 管長時間穩定工作。
合理選擇散熱片、散熱器或 PCB 上的銅箔面積，能夠有效降低 MOS 管的工作溫度，提升系統可靠性。

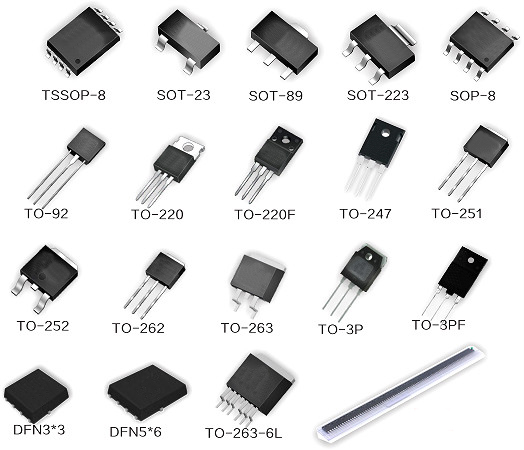

（六）封裝形式
MOS 管的封裝不僅影響散熱性能，還決定了其適用于表面貼裝（SMD）還是通孔安裝（THT）。常見封裝類型包括：
TO-220：適用于中等功率應用，需額外散熱片。
TO-247：大功率應用的常見封裝，散熱能力強。
DPAK/D2PAK：表面貼裝封裝，適用于高密度電路設計。
QFN/DFN：緊湊封裝，低寄生參數，適用于高速開關應用。
封裝的選擇需要綜合考慮散熱需求、空間限制及生產工藝要求。
（七）保護特性
為了提高 MOS 管的可靠性，可以選擇帶有保護功能的型號，例如：
ESD 保護：防止靜電損壞 MOS 管，提高耐用性。
過流保護（OCP）：當電流過大時自動限制輸出，防止 MOS 管燒毀。
過溫保護（OTP）：當溫度過高時，MOS 管自動關斷以防止損壞。
在實際應用中，合理搭配外部保護電路（如 TVS 二極管、保險絲等）可以進一步提高系統的穩定性。
三、如何匹配最佳參數？
為了選擇最適合的 MOS 管，需要根據具體應用場景進行參數匹配。例如：
DC-DC 轉換器：需選擇低 Rds（on）、高速開關的 MOS 管，以減少損耗并提高轉換效率。
電機驅動：需要較高的 Id 和較低的 Rds（on），以應對大電流負載，并確保 MOS 管能穩定運行。
開關電源（SMPS）：選擇低 Qg、低 Ciss 的 MOS 管，以提高開關頻率并減少功耗。
電池保護電路：低 Rds（on）能減少電池的功耗，提高續航能力。
在匹配參數時，還需要綜合考慮 MOS 管的成本、供應鏈穩定性以及封裝適配性，以確保最終方案既經濟又高效。
四、結論
MOS 管選型是一個多因素平衡的過程，需要權衡電壓、電流、導通電阻、開關速度、熱性能、封裝、保護特性等多個方面。通過合理匹配參數，可以確保 MOS 管在特定應用中實現最佳性能，提高系統的可靠性和效率。在實際選型過程中，工程師應結合電路需求、成本控制以及長期供應保障，選擇最適合的 MOS 管方案，以優化電子設備的整體表現。
