一、MOS 開關的基本原理
MOS 開關電路基于金屬 - 氧化物 - 半導體（MOS）結構。當柵極（G）施加高電平時，源極（S）與漏極（D）之間的導電通道被激活，允許電流通過；反之，當柵極施加低電平時，導電通道關閉，電流無法流通。通過精確控制柵極電平，MOS 開關能夠?qū)崿F(xiàn)高效的開關操作。
二、MOS 開關電路的連接方式
（一）電源控制電路
在電源管理應用中，MOS 開關常用于控制電源的供給與切斷。將 MOS 開關的源極與電源正極相連，漏極與負載相連，通過柵極電平的控制，實現電源與負載之間的連接與斷開。這種連接方式適用于開關電源、電機驅動等需要頻繁控制電源通斷的場景。
（二）信號傳輸電路
在信號處理領域，MOS 開關用于數字信號或模擬信號的傳輸控制。將源極連接至信號源，漏極連接至信號接收端，通過柵極電平的切換，實現信號的傳輸與阻斷。這種連接方式在數字通信、音頻處理等高速、高精度信號傳輸應用中具有重要作用。
（三）功率放大電路
在功率放大應用中，MOS 開關用于實現功率的放大與切換。將源極連接至功率放大器的輸入端，漏極連接至輸出端，通過柵極電平的控制，實現功率的有效放大與切換。這種連接方式適用于音頻放大器、功率放大器等大功率輸出設備。
三、MOS 開關電路的注意事項
（一）柵極電壓控制
柵極電壓是決定 MOS 開關導通與否的關鍵因素。確保柵極電壓在合適范圍內，避免過高或過低的電壓導致開關無法正常工作或損壞。
（二）輸入電阻
輸入電阻影響 MOS 開關的性能表現。選擇輸入電阻較低的 MOS 開關，有助于提升電路的整體性能。
（三）驅動能力
根據實際應用需求，選擇具有足夠驅動能力的 MOS 開關，以確保其能夠穩定驅動負載。
（四）熱穩定性
在高溫環境下，MOS 開關的性能可能受到影響。選擇具有良好熱穩定性的產品，確保在高溫條件下仍能穩定工作。
（五）隔離電壓
考慮 MOS 開關在不同電極之間所能承受的最大電壓差，選擇隔離電壓足夠高的型號，以確保在高壓環境下的安全運行。
（六）封裝形式

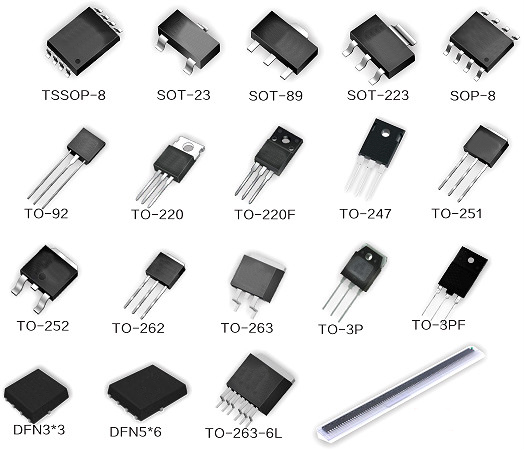

根據實際應用需求和 PCB 布局，選擇合適的封裝形式，以確保安裝方便且節省空間。
（七）可靠性
選擇經過嚴格測試和驗證的優質 MOS 開關產品，確保其在長時間使用過程中性能穩定可靠。
四、總結
MOS 開關電路憑借其高效、靈活的開關特性，在電子電路設計中占據重要地位。通過深入了解其基本原理、連接方式以及注意事項，工程師能夠更好地發揮 MOS 開關的優勢，滿足不同應用場景的需求。在實際應用中，合理選擇 MOS 開關型號和連接方式，是確保電路性能與穩定性的關鍵。
