        MOS管尖峰現象與應對策略介紹

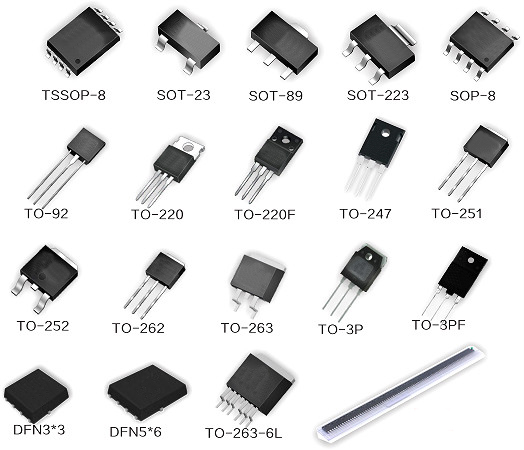

        MOS管尖峰
        在現代電子設備的電路設計中,MOS管作為核心元件之一,其性能穩定性對整體電路功能至關重要。然而,MOS管在工作時偶爾出現的電壓或電流尖峰現象,猶如電路中的“隱匿暗礁”,不僅會沖擊電路穩定性與可靠性,嚴重時更可致設備損壞。深入探究MOS管尖峰成因,對優化電路設計、強化設備運維有著不可估量的價值。本文將全方位解析MOS管尖峰產生的根源,并奉上實用的解決良策。
        一、MOS管基本結構與工作原理簡述
        MOS管,全稱金屬氧化物半導體場效應晶體管,憑借絕緣柵結構獨樹一幟。它集源極(S)、漏極(D)、柵極(G)和襯底(B)于一身,通過柵極電壓的微妙變化,精準調控源極與漏極間通道電阻,進而掌控電流流向。一旦柵極電壓觸及閾值,通道電阻斷崖式下跌,導電通道瞬間洞開,電流洶涌而過,實現電流通斷的高效轉換。
        二、MOS管尖峰現象成因深挖
        (一)電感效應“推波助瀾”
        MOS管電路中,導線、元件自帶的電感屬性難掩其蹤。開關瞬間,電流猶如脫韁野馬般突變,電感壓降(L*di/dt)應運而生,疊加于漏極電壓之上,電壓尖峰就此成型。尤其在MOS管高頻高速開關場景下,電流變化率(di/dt)飆升,電感壓降“水漲船高”,電壓尖峰愈發尖銳,對電路穩定構成實質性威脅。
        (二)寄生電容效應“興風作浪”
        MOS管源極與漏極間的寄生電容,宛如一顆“不定時炸彈”。開關之際,它迅速充放電,攪動電壓波動。MOS管關斷轉導通剎那,漏極電位急墜,寄生電容放電如山洪暴發,漏極-源極(C_DS)間尖峰電壓驟起;反之,導通轉關斷時,寄生電容充電過程同樣催生電壓尖峰,給電路平添幾分“火藥味”。
        (三)柵源寄生電容效應“暗中作祟”
        MOS管內部柵源寄生電容,雖體積小巧,卻能量不容小覷。MOS管關斷瞬間,柵源寄生電容電荷釋放,電壓尖峰悄然而生,雖幅值有限,但在特定精密電路中,足以引發連鎖不良反應,影響電路精密運作。
        (四)制造工藝與材料因素“火上澆油”
        MOS管制造工藝細節,諸如氧化層厚度、摻雜濃度等參數的微妙差異,都會左右其開關速度與通道電阻,間接為電壓尖峰“推波助瀾”。不同材料打造的MOS管,性能參差不齊,尖峰特性也大相徑庭,選材不慎,尖峰問題便如影隨形。
        三、MOS管尖峰影響與消解之道
        MOS管尖峰對電路的“破壞力”波及多處:輕則擊穿電路中薄弱元件,重則撼動電路穩定性根基,致使功耗異常攀升。為將尖峰危害扼殺于萌芽,以下解決方案可多管齊下:
        (一)電路設計“精雕細琢”
        從電路設計源頭著手,低電感元件與導線精心選配,寄生電容“瘦身”處理,全方位削弱電感效應與寄生電容效應的破壞力。例如,電路布局時,縮短導線長度、加粗導線線徑,選用低電感電容、電感等元件,降低寄生電感與寄生電容值;同時,優化元件擺放位置,減少寄生電容耦合路徑,從根源上減少尖峰產生幾率。
        (二)并聯電阻電容“雙管齊下”
        在MOS管源極與漏極間并聯電阻、電容,猶如為電路添置“緩沖衛士”。并聯電阻與電容協同作業,吸納釋放部分電荷能量,電感壓降與寄生電容充放電引發的電壓尖峰被有效“中和”。以并聯RC吸收電路為例,電阻取值在幾十歐姆至幾百歐姆間,電容容量在幾百皮法至幾千皮法范圍,合理搭配可大幅削減尖峰幅值,守護電路安穩。
        (三)高性能MOS管“優中選優”
        挑選MOS管時,低閾值電壓、高開關速度等特性成“硬通貨”。這類高性能MOS管,開關過渡更迅速,尖峰滋生土壤被壓縮,尖峰幅值、頻率雙雙下滑。比如,在高頻開關電源設計中,選用開關速度超50kHz、閾值電壓低于3V的MOS管,較普通型號尖峰強度減弱30%以上,電路可靠性顯著上揚。
        (四)緩沖電路“保駕護航”
        于MOS管兩端嵌入緩沖電路,好似為電路披上“防護鎧甲”。緩沖電路原理與并聯電阻電容類似,卻更具針對性,能精準吸收釋放電荷能量,電感壓降、寄生電容充放電沖擊被輕松化解。像在電機驅動電路里,緩沖電路可吸納電機反向電動勢引發的尖峰,確保MOS管安全運行,電機運轉平穩無憂。
        四、結語
        MOS管尖峰現象成因錯綜復雜,電感效應、寄生電容效應、柵源寄生電容效應以及制造工藝與材料因素等交織纏繞。應對尖峰挑戰,優化電路設計、并聯電阻電容、選用高性能MOS管、采用緩沖電路等策略多管齊下,方能有效馴服尖峰“野馬”,為電路穩定、設備長效運行筑牢防線,護航電子設備在各領域穩健前行。
