MOS管尖峰電壓產生的原因詳解
MOS管（金屬氧化物半導體場效應晶體管）在電子電路中廣泛應用于開關控制，尤其是在大電流和高頻應用中。然而，MOS管在開關過程中可能會產生尖峰電壓，這對電路的穩定性和可靠性構成了嚴重威脅。本文將詳細分析尖峰電壓的產生原因、對電路的影響，以及抑制尖峰電壓的有效方法。
MOS管（金屬氧化物半導體場效應晶體管）在電子電路中廣泛應用于開關控制，尤其是在大電流和高頻應用中。然而，MOS管在開關過程中可能會產生尖峰電壓，這對電路的穩定性和可靠性構成了嚴重威脅。本文將詳細分析尖峰電壓的產生原因、對電路的影響，以及抑制尖峰電壓的有效方法。

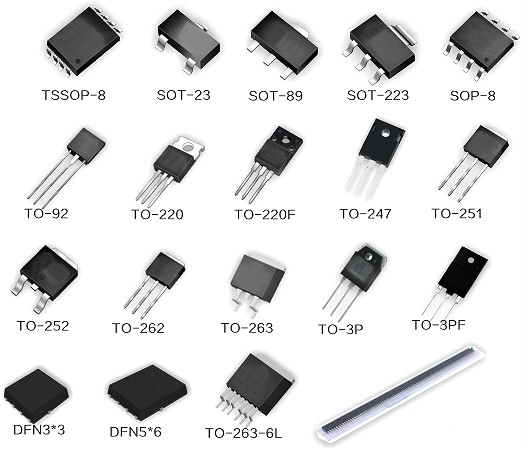

一、MOS管工作原理與開關過程
MOS管的工作原理基于柵極電壓對源極和漏極之間通道電阻的控制。當柵極電壓達到一定閾值時，通道電阻迅速減小，形成導電通道，使得源極和漏極之間的電流迅速增加。在MOS管的開關過程中，柵極電壓的變化決定了通道電阻的變化，進而決定了電流的通斷。
二、尖峰電壓產生原因分析
1. 寄生電容效應
柵源寄生電容（Cgs）：MOS管內部存在柵源寄生電容，這個電容在MOS管開關過程中會充放電。當MOS管從開啟狀態切換到關閉狀態時，柵源寄生電容上的電荷會釋放，從而產生一個瞬時的電壓變化。這個電壓變化可能會疊加到漏極電壓上，形成尖峰電壓。
漏源寄生電容（Cds）：在MOS管的源極（S）和漏極（D）之間也存在寄生電容，這個電容在開關過程中同樣會充放電。當MOS管關斷時，漏源電流急劇減小，導致漏源寄生電容迅速放電，從而在漏極-源極（Cds）之間產生尖峰電壓。
2. 電感效應
電路電感：電路中的導線和元件具有一定的電感，這些電感在電流變化時會產生電感壓降。當MOS管快速關斷時，電流變化率（di/dt）較大，會在電路中產生較大的電感壓降（L*di/dt）。這個壓降會疊加在MOS管的漏極電壓上，形成尖峰電壓。
源極寄生電感（Ls）：在MOS管關斷過程中，源極寄生電感上的電流不能突變，會產生一個反峰電壓。這個反峰電壓同樣會疊加到漏極電壓上，加劇尖峰電壓的產生。
3. 驅動電路不足
如果MOS管的驅動電路不能提供足夠的電流來快速充放電柵源寄生電容，或者驅動電路的響應速度不夠快，那么在MOS管關斷時，柵源寄生電容上的電荷不能迅速釋放，可能會導致柵極電壓的波動，進而影響到漏極電壓，產生尖峰電壓。
4. 負載電流突變
當MOS管從開啟狀態切換到關閉狀態時，負載電流會迅速減小。如果負載電流減小的速度過快，會導致電路中的電感和寄生電容產生較大的電壓變化，從而形成尖峰電壓。
5. 電源地線阻抗
電源和地線的阻抗在高頻下可能變得顯著。當MOS管快速關斷時，電源和地線的阻抗可能導致電壓波動，形成尖峰電壓。特別是在大功率應用場合，電源和地線的阻抗對尖峰電壓的影響更加明顯。
三、尖峰電壓對電路的影響
1. 器件損壞
尖峰電壓可能導致MOS管過載、過熱，甚至柵極氧化層擊穿等問題。這些問題會嚴重影響MOS管的使用壽命和可靠性，甚至導致器件損壞。
2. 系統性能下降
尖峰電壓可能導致系統輸出電壓波動、電磁干擾（EMI）和噪聲等問題。這些問題會影響系統的穩定性和可靠性，降低系統的整體性能。
3. 驅動電路設計復雜
為了解決MOS管關斷時的尖峰電壓問題，驅動電路需要加入額外的元件，如并聯電阻、電容等，以抑制尖峰電壓。這增加了驅動電路的復雜性和成本。
四、抑制尖峰電壓的方法
1. 優化電路布局
減小電源輸入、輸出走線的寄生電感，降低電源回路的干擾。通過優化電路布局，可以減少寄生電感和電容的影響，從而降低尖峰電壓的產生。
2. 使用軟開關技術
軟開關技術是一種通過調整開關頻率、引入諧振電容等方法，實現零電壓開關或近零電壓開關的技術。通過采用軟開關技術，可以降低開關過程中的電壓和電流突變，從而有效抑制尖峰電壓的產生。
3. 增加吸收電路
在MOS管關斷瞬間，通過并聯電阻和電容組成吸收電路，可以消耗反峰電壓的能量，減小電壓尖峰。這種方法簡單有效，但需要注意選擇合適的電阻和電容值，以避免對電路產生其他不良影響。
4. 選擇合適的MOS管
選擇具有較低關斷損耗、較高開關速度的MOS管，可以降低電壓尖峰對器件的影響。同時，還需要考慮MOS管的閾值電壓、最大漏極電流等參數，以確保器件在應用中的穩定性和可靠性。
5. 增加并聯電阻和電容
在MOS管的源極和漏極之間增加并聯電阻和電容，可以減小電壓尖峰的幅值。這種方法通過吸收和釋放電荷來平衡電路中的電壓變化，從而抑制尖峰電壓的產生。但需要注意電阻和電容的選取要合理，以避免影響電路的正常工作。
6. 改進驅動電路
優化驅動電路的設計，提供足夠的電流來快速充放電柵源寄生電容，以避免電壓尖峰的產生。同時，驅動電路的響應速度也需要足夠快，以跟上MOS管的開關速度。
五、實際案例分析與解決方案
案例一：DC-DC轉換器中的MOS管尖峰電壓問題
在一個DC-DC轉換器中，MOS管在關斷大電流時產生了顯著的尖峰電壓，導致轉換器效率下降，甚至在某些情況下引起MOS管損壞。通過分析發現，轉換器中的輸出電感較大，且電路布局不合理，導致電感產生的反電動勢與寄生電容相互作用，加劇了尖峰電壓的產生。
解決方案：
優化電感選擇：選擇具有較低直流電阻（DCR）和較高飽和電流的電感，以降低電感在開關過程中的損耗和電壓波動。
改進電路布局：重新設計電路布局，減小電源輸入、輸出走線的寄生電感，同時增加適當?shù)娜ヱ铍娙荩晕臻_關過程中的能量波動。
增加吸收電路：在MOS管的漏極和源極之間增加由電阻和電容組成的吸收電路，以消耗反峰電壓的能量，減小電壓尖峰。
優化驅動電路：提高驅動電路的響應速度和電流驅動能力，確保MOS管能夠迅速、可靠地關斷。
通過上述措施的實施，DC-DC轉換器中的MOS管尖峰電壓問題得到了有效解決，轉換器效率得到提高，穩定性也得到了增強。
案例二：PWM電機驅動電路中的MOS管尖峰電壓抑制
在一個PWM電機驅動電路中，MOS管在關斷時產生了嚴重的尖峰電壓，導致電機運行不穩定，甚至引起驅動電路故障。通過分析發現，電機繞組中的電感在MOS管關斷時產生了較大的反電動勢，同時電路中的寄生電容也加劇了尖峰電壓的產生。
解決方案：
采用軟開關技術：在PWM電機驅動電路中引入軟開關技術，通過調整PWM信號的占空比和頻率，實現MOS管的零電壓開關或近零電壓開關，從而降低尖峰電壓的產生。
增加磁珠或電感：在電機繞組與驅動電路之間增加磁珠或電感，以吸收反電動勢的能量，降低尖峰電壓的幅值。
優化驅動電路：設計具有快速響應和高電流驅動能力的驅動電路，確保MOS管能夠迅速、準確地關斷。
增加并聯電阻和電容：在MOS管的漏極和源極之間增加并聯電阻和電容組成的吸收電路，以消耗反峰電壓的能量，進一步降低尖峰電壓。
通過上述措施的實施，PWM電機驅動電路中的MOS管尖峰電壓得到了有效抑制，電機運行穩定性得到提高，驅動電路的可靠性也得到了增強。
六、總結與展望
MOS管在大電流關斷時產生的尖峰電壓是一個普遍存在的問題，對電路的穩定性和可靠性產生了嚴重影響。通過優化電路布局、使用軟開關技術、增加吸收電路、選擇合適的MOS管以及改進驅動電路等措施，可以有效抑制尖峰電壓
