        磁珠與電感的區別詳解
        眾所周知,磁珠和電感是比較常用的電子器件,由于用萬用表測量時,都是導通的;因此很多人一直認為它們都是“通直阻交”,很容易混在一起。但是這兩者還是有很多區別的,下面就來詳細的介紹:
        1.單位與命名
        電感的單位是享,型號也是用電感值來命名的,如:GZ2012-100指2012(0805)封裝10uH的電感;磁珠的單位是歐,一般磁珠的型號都是用100MHz時的電阻值來命名的,需要注意的是這里是電阻值,而不是等效感抗。比如:JCB201209-301,是指2012(0805)封裝100MHz時阻值為300歐的磁珠。

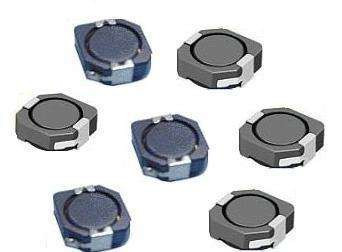

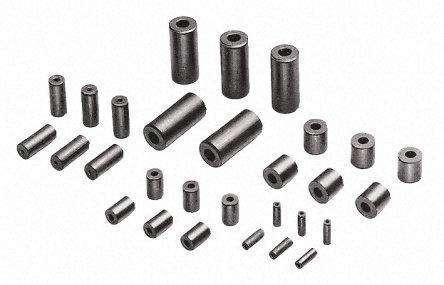

        磁珠 電感

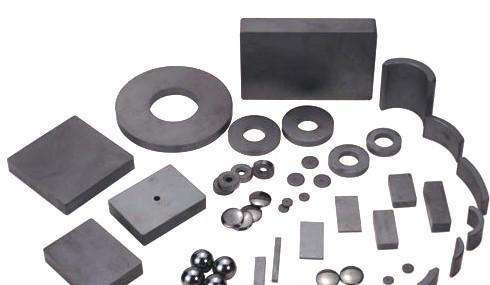

        氧磁體
        2.結構
        磁珠由氧磁體組成,電感由磁芯和線圈組成,磁珠把交流信號轉化為熱能,電感把交流存儲起來,緩慢的釋放出去,因此說電感是儲能元件,而磁珠是能量轉換(消耗)器件。電感的磁材是不封閉的,典型結構是磁棒,磁力線一部分通過磁材(磁棒),還有一部分是在空氣中的;而磁珠的磁材是封閉的,典型結構是磁環,幾乎所有磁力線都在磁環內,不會散發到空氣中去。磁環中的磁場強度不斷變化,會在磁材里感應出電流,選用高磁滯系數和低電阻率的磁材就能把這些高頻能量轉換成熱能,進而消耗掉。而電感則相反,要選低磁滯系數和高電阻率的磁材,以盡可能的使電感在整個頻帶內呈現一致的電感值。所以,結構和磁材的差異決定了磁珠和電感的本質差異。
        3.使用場合
        電感主要應用在開關電源以及諧振、阻抗匹配及特殊濾波等場合,而磁珠主要用于防止輻射,對EMC的改善要遠優于電感。
        磁珠 電感
        磁珠
        4.應用要點
        4.1電感的應用要點
        (a)工作頻率小于諧振頻率時,電感值基本保持不變;應用時應使諧振頻率高于工作頻率。
        (b)高于諧振點,電感呈現容性。
        (c)電感用于電源濾波時,需要考慮直流電阻引起的壓降,電感的工作電流小于額定工作電流
        (d)電感不單獨使用濾波,(低頻時阻抗很小)考慮電感輸出波形,需要和電容配合;而電容可可以單獨濾波,濾波時是否需要電感,參見電源設計解析。
        4.2磁珠的應用要點
        (a)磁珠等效為電阻和電感串聯,但是有趣的是在低頻ZL>ZR,磁珠表現為感性,反射噪聲;高頻時表現為阻性,吸收噪聲轉化成熱能。轉折點是ZL=ZR。即使磁珠阻抗Z(總阻抗),相同,轉折點卻不一定相同,轉折點頻率越低表現的電阻性越強,表示吸收頻譜范圍越大,同時波形震蕩和失真越小。在選擇磁珠時,應使電路噪聲大于轉折點頻率磁珠吸收噪聲,作頻率(有用信號)小于轉折點頻率,防止有效信號被磁珠衰減。
        (b)電路工作頻率小于諧振頻率。
        (c)同電感類似電源濾波時要考慮直流阻抗,壓降,額定電流。
        磁珠 電感
        電感
        本文總結了磁珠與電感的區別。雖然磁珠通常推薦應用在電源或信號線上來增強去耦效果,但在地之間的使用時一定要小心,特別是會有大能量干擾信號流過磁珠的應用場合。
