        怎么正確選擇磁珠
        兼容、噪音、干擾等問題,是電子行業極其產品所不可避免的問題,在PCB樣板中,解決這類問題,主要是使用磁珠。而磁珠是專用于抑制信號線、電源線上的高頻噪聲和尖峰干擾,還具有吸收靜電脈沖的能力,它的直流阻抗不大,在高頻下卻有較高阻抗,通常說的600R指得100MHZ測驗頻率下的阻抗值。那么該如何正確選擇磁珠呢?下面一起看看:

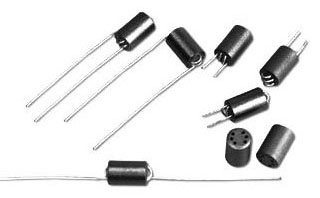

        磁珠
        磁珠
        挑選磁珠應遵循兩方面:一是集成運放中噪音干擾的狀況;二是須要通過的電流大小。
        要大致知道噪音的頻率、強度,不一樣的磁珠的頻率阻抗曲線是不一樣的,應選在噪音中心頻率磁珠阻抗較高的那類。噪音干擾大的應選阻抗高一些的,但并非阻抗越高越好,歸因于阻抗越高DCR也越高,對有效信號的損耗也越大。但通常也沒有很確立的測算和挑選的基準,關鍵看具體應用的成效,120R-600R之間都很實用。
        隨后應看通過電流大小,假如用在電源線部位則要選額定電壓較大的規格,用在信號線部位則通常額定電壓需求不高。別的磁珠通常是阻抗越大額定電壓越小。磁珠的選取要按照實際情況來完成。例如針對3.3V、300mA電源,規定3.3V不可以小于3.0V,那么磁珠的直流電阻DCR就應當?shù)陀?R,這種情況通常選取0.5R,避免叁數漂移。
        選擇要點
        (1)不用的信號的頻率范圍為多少;
        (2)噪聲源是誰;
        (3)需用多大的噪音衰減;
        (4)環境條件是啥(溫度,直流電壓,構造強度);
        (5)電路和負載阻抗是多少;
        (6)是不是有空間在pcb線路板板上置放磁珠;
        (7)挑選磁珠時必須留意磁珠的通流量,通常還要做降額處理,用在電源電路時要考慮直流阻抗對壓降影響;
        (8)鐵氧體是磁性材料,會受通過電流過大而造成磁飽和,導磁率驟降。大電流濾波應選用構造上專門設計的磁珠,需注意其散熱舉措。
        磁珠
        阻抗頻率曲線
        以上就是磁珠的選擇要點了。前三條通過觀察廠家提供的阻抗頻率曲線就可以判斷。在阻抗曲線中三條曲線都非常重要,即電阻,感抗和總阻抗。總阻抗通過ZR22πfL()2+:=fL來描述。通過這一曲線,選擇在希望衰減噪聲的頻率范圍內具有最大阻抗而在低頻和直流下信號衰減盡量小的磁珠型號。片式磁珠在過大的直流電壓下,阻抗特性會受到影響,另外,如果工作溫升過高,或者外部磁場過大,磁珠的阻抗都會受到不利的影響。
