        MOS管基本使用電路圖解
        整理了一下MOS管的基本使用套路,希望能對大家有用。

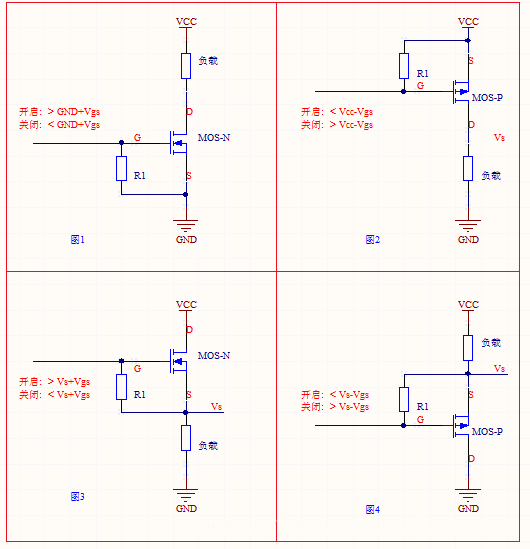

        MOS管使用電路
        上圖是四種MOS管的使用電路,按使用環境的不同,一般有四種接法。
        如圖1,這是N管的最常用的一種電路,N管S端接地,D端接負載。則當G端信號電壓大于GND+Vgs的時候,mos開啟,當信號電壓小于GND+Vgs時關閉。R1電阻使無外加信號時mos處于關閉狀態。
        如圖2,這是P管通常使用的接法。P管S端接Vcc,D端接負載。則當G端信號電壓小于VCC-Vgs的時候,mos開啟,當信號電壓大于VCC-Vgs時關閉。
        以上兩圖中N管和P管的接法是通常電路中最常用的接法,也是mos管的普遍使用方法,如無特殊情況,MOS管在電路中就是按這兩種接法使用。下面圖3和圖4的使用接法則在一些特殊場合中會使用的,而且驅動方式也較為特殊。
        如圖3.此種N管的接法通常在開關電源中會出現。其特殊之處在于當MOS閉合的情況下,Vs=GND,所以信號電壓只要大于Vs+Vgs,MOS就能打開,但是當MOS打開以后,則 Vs=Vcc,那么信號電壓就必須大于Vcc+Vgs才能讓MOS保持繼續打開。所以一般電路中很少使用,在開關電源電路中,則使用一個自舉電路來抬高信號端的電壓。
        如圖4,此電路很少用到,因為當mos導通以后,Vs=GND,則信號電壓要小于GND-Vgs才能使得mos保持導通,所以信號電壓要給一個負電壓,電路更為麻煩,所以更少使用。
        注:Vgs是mos管的最低開啟電壓,每個MOS管的規格書上有標明。
