大致工作原理：
PCA是一個具有捕獲功能的16定時器，高八位TH０，低八位TL０，CCON寄存器控制著定時器的計數與中斷請求。
CR=１表示開始計數，CCON最低位加上CMOD的最低位可以控制產生中斷。中斷的向量是interrupt 7,進和中斷時，必須首先將 sbit CCF0 = CCON^0; //PCA 模塊0 中斷標志, 由硬件置位, 必須由軟件清0。軟件清0，再進行其它他操作
對于PCA計數陣列的計數頻率則由CMOD的低三位控制，可以用此來控制計數頻率，如以FOSC或分頻計數均可。
每個PCA陣列均有兩個模式控制寄存器，CCAPM0或1，它控制著PCA進行何種操作，如捕獲，上升沿捕獲，高速輸出 ，PWM輸出，可以直接通過設置來設置PCA的需要完成的功能。
它有兩個捕獲模塊，CCAP0H和CCAP0L：
當為PWM輸出時，一般為8位PWM模式，PWM實現方法，因?yàn)槭牵肝唬珻L基礎計數器從0xFF遞減到０x00,溢出后將CCAP0H的值加載到CCAP0L，若CL遞減過程中，若大于CCAP0L，則輸出高電平，否則為低電平。
當作為16位軟件定時器時，那么就存放定時值，當計數器的值與CCAP0H和CCAP0L中的值相等時，產生表示計數時間到，可以產生中斷去執行其它操作。
當作為捕獲功能時，外部引腳，為STC60S2時，外部引腳為P1.3和P1.4，當外部引腳輸入上升沿或下降沿觸發時，將CL和CH的值捕獲到CCAP0H和CCAP0L，完成捕獲功能。

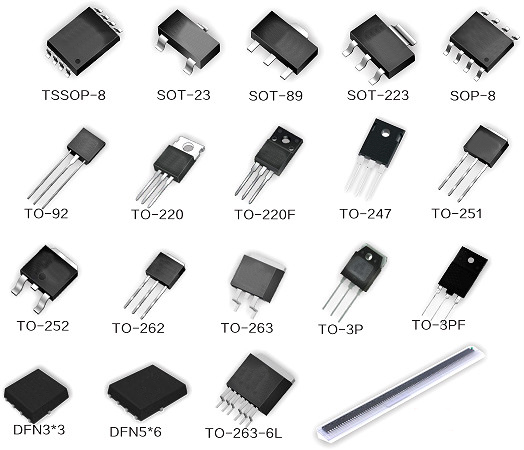

烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，4000家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
