一、穩壓二極管的穩壓原理與故障特點

穩壓二極管是一種在反向擊穿區工作的半導體器件，其核心特性在于擊穿后兩端電壓基本保持恒定。這使得在電源電壓波動或其他因素導致電路電壓變化時，負載兩端的電壓能夠維持穩定。具體來說，當電源電壓升高或降低時，穩壓二極管通過調節流過的電流，確保其兩端電壓穩定，從而保護電路中的其他元件不受電壓波動的影響。

穩壓二極管的故障主要表現為開路、短路和穩壓值不穩定。開路故障會導致電路中斷，使得負載無法獲得正常的電壓供應；短路故障則會使電源電壓降低甚至降至零伏，同時可能引發過流問題，對電路中的其他元件造成損害；而穩壓值不穩定則會導致輸出電壓波動，影響電路的正常工作。在實際應用中，若發現電源電壓異常升高或降低至零伏，應首先檢查穩壓二極管是否出現上述故障。

二、穩壓二極管的穩壓原理及關鍵參數

（一）穩壓原理

穩壓二極管實現穩壓功能的原理主要基于其反向擊穿特性。在反向擊穿區，穩壓二極管的兩端電壓能夠保持相對穩定，即使通過它的電流在較大范圍內變化，其兩端電壓也能基本保持恒定。這種特性使得穩壓二極管在電路中可以起到穩定電壓的作用。

（二）關鍵參數

穩壓二極管的主要參數包括穩定電壓、反向電流、最大耗散功率、動態電阻和溫度系數等。

穩定電壓（Vz） ：穩壓二極管在反向擊穿區的工作電壓，是其核心參數之一。不同型號的穩壓二極管具有不同的穩定電壓范圍，例如 2CW14 硅穩壓二極管的穩定電壓為 6 - 7.5V。穩定電壓隨工作電流和溫度的變化會有一定的波動，同一型號的穩壓二極管也存在一定的分散性。

反向電流（Iz） ：在穩定電壓下流過穩壓二極管的電流。根據反向電流的大小，可分為工作電流、最小工作電流（Izmin）和最大工作電流（Izmax）。最小工作電流是穩壓二極管能夠穩定工作的最小反向電流，而最大工作電流則是其允許通過的最大反向電流，超過該電流可能會導致二極管損壞。

最大耗散功率（Pzm） ：穩壓二極管能夠承受的最大功率損耗，主要由 PN 結的面積和散熱條件決定。通常小功率穩壓二極管的耗散功率在幾百毫瓦到幾瓦之間。在反向工作時，PN 結的功率損耗為 Pz = Vz * Iz，通過 Pzm 和 Vz 可以確定 Izmax。

動態電阻 ：穩壓二極管的動態電阻反映了其對電壓變化的敏感程度。rz 越小，說明穩壓二極管的擊穿特性越陡，穩壓性能越好。動態電阻的計算公式為 rz = △Vz / △Iz。

溫度系數 ：溫度變化對穩壓二極管的穩定電壓有影響。當 |Vz| > 7V 時，Vz 具有正溫度系數，反向擊穿為雪崩擊穿；當 |Vz| < 4V 時，Vz 具有負溫度系數，反向擊穿為齊納擊穿；當 4V < |Vz| < 7V 時，穩壓二極管可以獲得接近零的溫度系數，這種穩壓二極管可作為標準穩壓管使用。

三、電阻器的型號命名方法及基礎知識

（一）電阻器的型號命名方法

國產電阻器的型號通常由四部分組成（不適用于敏感電阻器）。具體如下：

第一部分：主稱 ：用字母表示產品的名稱，如 “R” 表示電阻，“W” 表示電位器等。

第二部分：材料 ：用字母表示電阻體的材料組成，例如 “T” 表示碳膜、“H” 表示合成碳膜、“S” 表示有機實心、“N” 表示無機實心、“J” 表示金屬膜、“Y” 表示氮化膜、“C” 表示沉積膜、“I” 表示玻璃釉膜、“X” 表示線繞等。

第三部分：分類 ：一般用數字表示，個別類型用字母表示。用于區分產品的類型，如 “1” 和 “2” 表示普通型、“3” 表示超高頻、“4” 表示高阻、“5” 表示高溫、“6” 和 “7” 表示精密、“8” 表示高壓、“9” 表示特殊、“G” 表示高功率、“T” 表示可調等。

第四部分：序號 ：用數字表示同類產品中不同的品種，以區分產品的外形尺寸和性能指標等。

（二）電阻器的分類

電阻器根據其結構和性能特點可分為多種類型，常見的包括線繞電阻器、薄膜電阻器、實心電阻器和敏感電阻器等。

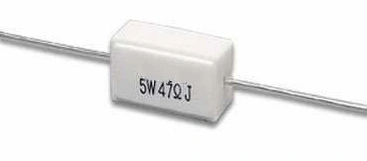

線繞電阻器 ：具有較高的功率承受能力和較好的穩定性，適用于大功率和高精度的電路應用?？煞譃橥ㄓ镁€(xiàn)繞電阻器、精密線繞電阻器、大功率線繞電阻器和高頻線繞電阻器等。

薄膜電阻器 ：采用薄膜工藝制造，具有較小的體積和較好的性能。常見的有碳膜電阻器、合成碳膜電阻器、金屬膜電阻器、金屬氧化膜電阻器、化學沉積膜電阻器、玻璃釉膜電阻器和金屬氮化膜電阻器等。

實心電阻器 ：采用實心結構，具有較好的穩定性和可靠性。主要包括無機合成實心碳質電阻器和有機合成實心碳質電阻器等。

敏感電阻器 ：對環境因素具有敏感性，可用于各種傳感器電路。如壓敏電阻器、熱敏電阻器、光敏電阻器、力敏電阻器、氣敏電阻器和濕敏電阻器等。

（三）電阻器的關鍵參數

標稱阻值 ：電阻器上標示的阻值，是電阻器的名義電阻值。

允許誤差 ：標稱阻值與實際阻值的差值與標稱阻值之比的百分?jǐn)?shù)，表示電阻器的精度。允許誤差與精度等級的對應關系如下：±0.5% 對應 0.05 級、±1% 對應 0.1 級（或 00 級）、±2% 對應 0.2 級（或 0 級）、±5% 對應Ⅰ級、±10% 對應Ⅱ級、±20% 對應Ⅲ級。

額定功率 ：在正常大氣壓力和環境溫度（- 55℃～+70℃）下，電阻器長期工作所允許耗散的最大功率。在低氣壓環境下工作時，最高工作電壓會相應降低。

溫度系數 ：溫度每變化 1℃所引起的電阻值的相對變化。溫度系數越小，電阻的穩定性越好。阻值隨溫度升高而增大的為正溫度系數，反之為負溫度系數。

老化系數 ：電阻器在額定功率長期負荷下，阻值相對變化的百分?jǐn)?shù)。老化系數反映了電阻器的使用壽命和穩定性。

電壓系數 ：在規定的電壓范圍內，電壓每變化 1 伏，電阻器的相對變化量。電壓系數越小，電阻器在不同電壓下的性能越穩定。

噪聲 ：電阻器中產生的不規則的電壓起伏，包括熱噪聲和電流噪聲。熱噪聲是由于導體內部電子的不規則運動引起的，電流噪聲則與電阻器中的電流波動有關。
