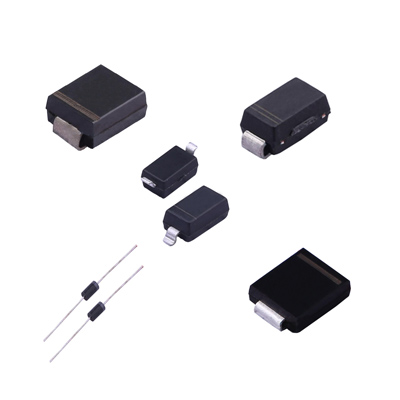

在電子電路設計領域，二極管穩壓電路憑借其簡潔且有效的電壓穩定性能，成為電源電路設計中的常用方案。該電路巧妙借助二極管的單向?qū)щ娞匦詠?lái)實現電壓的精準調控，而在整個電路架構里，限流電阻的選配尤為關鍵，它直接關乎電路運行的穩定性與整體能效表現。

一、二極管穩壓電路構成及基本原理

二極管穩壓電路主要由三個核心部分組成：整流電路、濾波電路以及穩壓電路。整流電路負責將波動的交流輸入電壓轉換為單向的直流電壓；濾波電路則進一步對整流后的直流電壓進行處理，濾除其中的紋波成分，使電壓波形更為平滑；穩壓電路利用二極管的單向?qū)щ娦裕珳?zhǔn)控制輸出電壓，維持其在預設水平。其工作原理為：當輸入電壓超出穩壓二極管的既定穩壓值時，穩壓二極管導通，將多余電壓以熱能形式消耗在限流電阻上，從而實現電壓的穩定輸出；反之，當輸入電壓低于穩壓值時，穩壓二極管截止，電路輸出電壓與輸入電壓保持一致。

二、限流電阻的關鍵作用

在二極管穩壓電路中，限流電阻扮演著多重關鍵角色。其首要功能是限制電流，防止過大的電流沖擊穩壓二極管，避免因電流過載而導致二極管損壞，有效保護二極管安全運行；其次，通過合理限制電流，有助于維持電路輸出電壓的穩定性，減少電壓波動；再者，在電路遭遇異常狀況，如輸入電壓突波或短路時，限流電阻能夠迅速限制電流大小，防止故障電流對電路其他部分造成損壞，起到電路保護屏障的作用。

三、限流電阻計算公式及功率考量

限流電阻的計算公式為：R = (Vin - Vz) / I，其中 R 代表限流電阻阻值，Vin 為輸入電壓，Vz 為穩壓二極管的穩壓值，I 是通過穩壓二極管的電流。在實際電路設計中，除計算阻值外，還需重點關注電阻的功率容量。限流電阻的功率容量應大于實際消耗功率，其計算公式為 P = I² * R，P 為功率容量，I 和 R 分別為電流和電阻阻值，確保電阻不會因過熱而失效，保障電路長期可靠運行。

四、限流電阻選擇原則

挑選限流電阻時，需遵循一系列原則。首先是阻值選擇，依據上述計算公式，精準選取合適阻值，確保既能有效限制電流，又不會因阻值過大造成不必要的電壓損失；功率容量方面，所選電阻必須具備足夠的功率容量，預留一定余量，防止在極限工況下電阻過熱損壞；精度要求上，優先選擇精度較高的電阻，如 ±1% 以?xún)?nèi)，以保證電路輸出電壓的精準度；穩定性考量，電阻參數應具備良好的溫度穩定性和時間穩定性，避免因環境溫度變化或長期使用導致電阻值漂移，影響電路性能；環境適應性也不能忽視，依據電路實際應用場景，選擇耐高溫、耐潮濕、抗振動等適應性強的電阻，確保在惡劣環境下電路依然穩定工作。

五、限流電阻選用注意事項

在限流電阻的選用與使用過程中，有幾點需格外留意。電阻的額定功率務必大于實際消耗功率，為電阻留出足夠的散熱空間，防止因長期過熱引發性能下降或損壞；電阻精度要滿足電路設計要求，高精度電阻有助于提升電路輸出電壓的穩定性；電阻的穩定性至關重要，優先選用優質品牌、工藝先進的電阻，減少因電阻參數變化帶來的電路性能波動；安裝環節要確保電阻固定牢固，避免因設備振動導致電阻接觸不良，引發電路故障；電路設計初期就要充分考慮電阻的散熱設計，合理布局電路板，增加散熱片或采用導熱性能好的材料，保障電阻在安全溫度范圍內工作。

六、實際應用案例解析

以設計一款輸入電壓 12V、輸出電壓 5V、輸出電流 100mA 的二極管穩壓電路為例。選用穩壓值為 5.1V 的穩壓二極管，根據限流電阻計算公式：R = (12 - 5.1) / 0.1 = 69Ω。為確保電阻功率容量充足，可選擇額定功率 1W 的電阻。同時，為兼顧電阻精度與穩定性，選用精度 1%、溫度系數 ±100ppm/℃ 的電阻，這樣既能保證電路輸出電壓精準穩定，又能適應一定范圍的溫度變化，滿足電路長期可靠運行需求。

七、結論

限流電阻在二極管穩壓電路中占據著舉足輕重的地位，其選型合理性直接決定電路的穩定性與效率表現。遵循科學的選型原則，充分考量實際應用中的各類因素，精心挑選限流電阻，能夠?yàn)槎O管穩壓電路筑牢穩定運行的根基，助力設計出性能卓越、可靠性高的電源電路，滿足各類電子設備對穩定電壓源的嚴苛需求。
