穩壓二極管技術解析和應用指南
穩壓二極管（亦稱齊納二極管）作為半導體器件領域的重要元件，憑借其獨特的電壓穩定特性，在現代電子系統中發揮著不可替代的作用。本文將從工作原理、技術特性到工程應用進行系統闡述，為電子工程師提供專業的技術參考。
穩壓二極管（亦稱齊納二極管）作為半導體器件領域的重要元件，憑借其獨特的電壓穩定特性，在現代電子系統中發揮著不可替代的作用。本文將從工作原理、技術特性到工程應用進行系統闡述，為電子工程師提供專業的技術參考。
一、器件工作原理與技術特征
該器件基于半導體PN結的特殊反向擊穿機制實現穩壓功能，其工作模式可分為兩個典型狀態：
正向工作模式
當正向偏置電壓超過閾值（典型值0.6-0.7V）時，器件呈現普通二極管導通特性，此時主要用于極性保護功能。
反向穩壓模式
當反向偏壓達到預設擊穿電壓時，器件進入雪崩擊穿或齊納擊穿狀態，通過精確設計的摻雜濃度維持穩定壓降，此狀態下的動態阻抗特性（典型值2-50Ω）直接影響穩壓精度。
二、核心參數體系
工程師選型時應重點關注以下關鍵參數：
穩壓值（Vz）：標稱電壓范圍1.8V至200V，容差±1%至±20%
功率等級：涵蓋500mW至50W的系列化規格
溫度系數：精密器件可達±0.05%/℃
動態阻抗（Zzt）：與工作電流呈反比關系
最大反向電流（Izm）：需考慮降額設計
三、典型應用場景
電源基準設計
作為LDO、開關電源的參考電壓源，配合運算放大器實現高精度穩壓（可達0.1%精度）。
精密參考電路
在ADC/DAC轉換系統中提供低噪聲基準，要求選擇低溫度漂移型號（如LM399等基準二極管）。
保護電路設計
• 瞬態電壓抑制：并聯在敏感器件端口實現過壓箝位
• 極性反接保護：串聯在供電回路實現反向阻斷
• ESD防護：響應速度達ns級的TVS特殊型號
四、工程選型要點
電壓匹配原則
標稱Vz值應高于電路最大工作電壓10-15%，同時考慮溫度漂移帶來的偏差。
功率計算規范
遵循Pd≥(Vin_max - Vz)×Iz_max公式，并保留30%設計余量。
動態特性要求
高頻應用需選擇低結電容型號（<100pF），電源濾波場合建議配合π型濾波網絡。
五、安裝規范與可靠性保障
極性確認

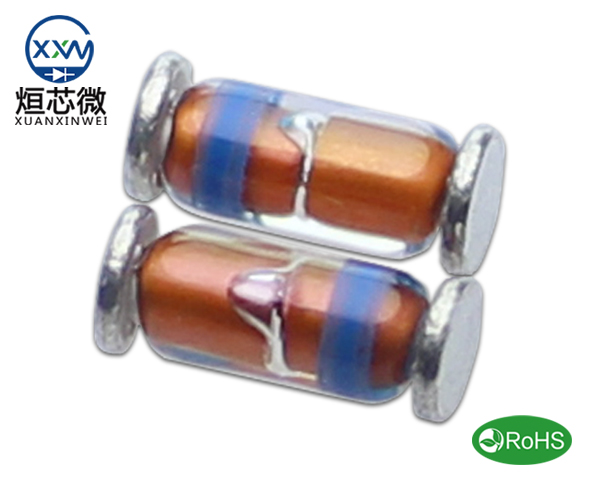

采用色環標識或封裝缺口確保正確安裝方向，反接將導致永久性損壞。
熱管理方案
• 1W以上器件必須配置散熱器
• PCB布局需預留≥3mm空氣對流通道
• 高溫環境建議采用銅基板散熱設計
系統級保護
在感性負載場合并聯續流二極管，配合自恢復保險絲形成雙重保護機制。工業環境建議增加RC緩沖電路以抑制瞬態尖峰。
六、前沿技術發展
新型埋層齊納結構將溫度系數優化至±5ppm/℃，而SOT-923等微型封裝（0.6×0.3mm）為可穿戴設備提供了高密度解決方案。第三代寬禁帶材料（SiC/GaN）穩壓器件已實現200℃以上工作溫度能力。
本技術文檔可作為電路設計時的選型依據，實際應用中建議參考器件手冊進行精確參數計算，并在原型階段進行溫度循環測試驗證系統可靠性。
