共陽極數碼管是一種常用的顯示器件，廣泛應用于顯示數字和字母。以下是對共陽極數碼管的結構和功能的詳細解析，旨在幫助大家更好地理解這一器件。
一、共陽極數碼管的結構
基本構成
共陽極數碼管由多個發光二極管（LED）組成，這些LED按照特定的排列方式組合在一起，形成數字和字母的顯示。通常，共陽極數碼管包括七段或八段LED，分別用于顯示數字0-9以及部分字母和符號。
引腳配置
共陽極數碼管通常具有多個引腳，用于連接外部電路并控制LED的亮滅。具體引腳配置可能因型號而異，但一般包括以下幾個部分：
公共陽極（COM）：所有LED的陽極都連接在一起的引腳，通常接高電平（如+5V）。
段選引腳：每個LED的陰極分別連接到不同的段選引腳，通過控制這些引腳的電平來控制LED的亮滅。在七段數碼管中，通常有7個段選引腳，分別對應a、b、c、d、e、f、g七個段；在八段數碼管中，則增加了一個用于顯示小數點的引腳。
位選引腳（可選）：在某些設計中，為了控制多個數碼管的顯示，還會引入位選引腳。這些引腳用于選擇要顯示的數碼管位置，實現多位數的顯示。
內部結構
共陽極數碼管的內部結構主要由發光二極管（LED）陣列、限流電阻（可選）以及控制芯片（在某些高級應用中）組成。LED陣列是顯示的核心部分，通過控制每個LED的亮滅來顯示不同的數字和字母。限流電阻用于保護LED不受過大電流的損害，但并非所有共陽極數碼管都內置限流電阻?？刂菩酒瑒t用于實現更復雜的顯示控制功能，如動態掃描、亮度調節等。
二、共陽極數碼管的功能
顯示功能
共陽極數碼管的主要功能是顯示數字和字母。通過控制每個LED的亮滅狀態，可以組合出不同的數字和字母形狀。例如，在七段數碼管中，通過點亮a、b、c、d、e、f段可以顯示數字“1”，而點亮a、b、c、d、g段則可以顯示數字“4”。通過組合不同的段選引腳電平，可以實現0-9十個數字的顯示以及部分字母和符號的顯示。
驅動方式
共陽極數碼管的驅動方式主要有兩種：晶體管驅動和集成電路驅動。
晶體管驅動：使用晶體管（如NPN型三極管）作為開關元件來控制LED的亮滅。晶體管的基極接收控制信號，當基極為高電平時晶體管導通，LED點亮；當基極為低電平時晶體管截止，LED熄滅。這種驅動方式簡單直接，但適用于驅動數量較少的數碼管。
集成電路驅動：使用專用的集成電路（如74HC595、MAX7219等）來驅動數碼管。這些集成電路具有多個輸出引腳，可以直接連接到數碼管的段選引腳。通過向集成電路發送控制信號和數據，可以實現對多個數碼管的同步或異步控制。集成電路驅動方式具有驅動能力強、控制靈活等優點，廣泛應用于需要驅動多個數碼管的場合。
顯示模式
共陽極數碼管的顯示模式主要有靜態顯示和動態顯示兩種。
靜態顯示：在這種模式下，每個數碼管的公共陽極和段選引腳都連接到獨立的控制電路。當需要顯示某個數字或字母時，直接控制對應數碼管的段選引腳電平即可實現顯示。靜態顯示模式具有顯示穩定、亮度均勻等優點，但會占用較多的I/O口資源。
動態顯示：為了節省I/O口資源并實現多位數的顯示，可以采用動態顯示模式。在這種模式下，所有數碼管的公共陽極連接在一起并輪流接高電平（即分時復用）。同時，通過快速切換段選引腳電平來更新每個數碼管的顯示內容。由于人眼的視覺暫留效應，當切換速度足夠快時（通常大于50Hz），人眼會感覺到所有數碼管都在同時顯示。動態顯示模式具有節省資源、可擴展性強等優點，但可能存在顯示閃爍或亮度不均等問題。
亮度調節
共陽極數碼管的亮度可以通過多種方式進行調節。一種常見的方法是通過改變限流電阻的阻值來限制通過LED的電流大小，從而調節亮度。另一種方法是使用具有亮度調節功能的集成電路來驅動數碼管，通過控制集成電路的輸出電流來實現亮度的調節。此外，還可以通過軟件算法來動態調整每個LED的點亮時間或占空比來模擬亮度調節的效果。
應用領域
共陽極數碼管因其結構簡單、控制方便、顯示內容豐富等特點而廣泛應用于各種電子設備中。以下是一些典型的應用領域：
家用電器：如微波爐、洗衣機、空調等家電產品通常使用共陽極數碼管來顯示時間、溫度等參數。
儀器儀表：如萬用表、示波器等儀器儀表使用共陽極數碼管來顯示測量結果或工作狀態。
工業設備：PLC、數控機床等工業設備也常使用共陽極數碼管來顯示工作狀態、故障信息等。
消費電子：計算器、電子鐘表等消費電子產品也廣泛使用共陽極數碼管來顯示數字和字母。
三、總結
共陽極數碼管作為一種重要的顯示器件，在電子領域發揮著重要作用。其結構由多個LED組成并通過公共陽極和段選引腳進行控制；功能上則具有顯示數字和字母、多種驅動方式和顯示模式以及亮度調節等特點。通過深入了解共陽極數碼管的結構和功能特點，我們可以更好地應用這一器件來滿足各種顯示需求。

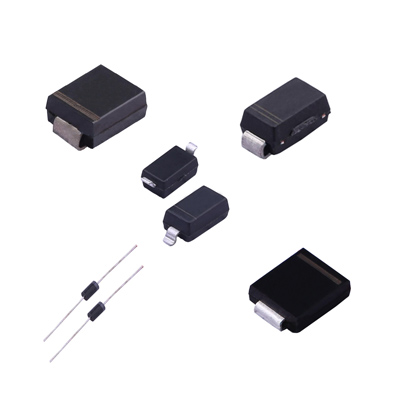

〈烜芯微/XXW〉專業制造二極管，三極管，MOS管，橋堆等，20年，工廠直銷省20%，上萬家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以直接聯系下方的聯系號碼或加QQ/微信，由我們的銷售經理給您精準的報價以及產品介紹
