三極管（晶體管）是一種廣泛應用于電子電路中的半導體器件，其主要功能包括信號放大和開關操作。在使用三極管之前，正確分辨其類型和引腳位置（即基極、集電極和發射極）是至關重要的。
一、三極管的主要類型
根據材料、結構和極性，三極管通常分為以下幾種類型：
按材料分類：
硅三極管：導通電壓約為0.7V。
鍺三極管：導通電壓約為0.3V，已較少使用。
按結構分類：
NPN型三極管：電流從集電極流向發射極。
PNP型三極管：電流從發射極流向集電極。
按應用分類：
小信號三極管：用于放大微弱信號。
功率三極管：用于大電流或高功率場景。
開關三極管：用于數字電路中的開關。
了解三極管的類型，可以幫助判斷其導通方向和適用場景。
二、分辨三極管的引腳

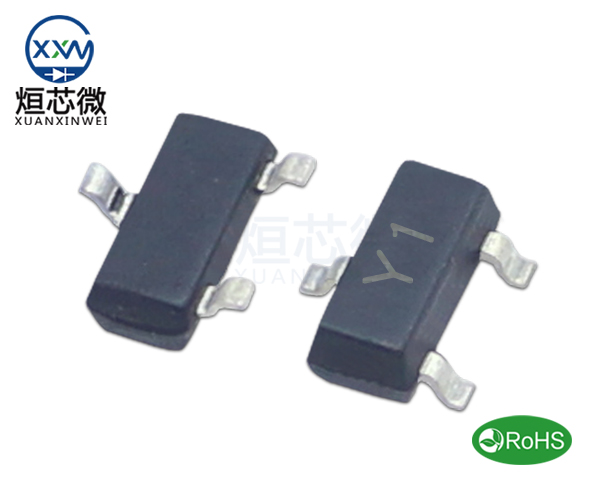

三極管的三個引腳分別為基極（B）、集電極（C）、發射極（E）。引腳的排列因封裝形式（如TO-92、TO-220、SOT-23）而異。以下是分辨引腳的方法：
1.查閱型號數據表
三極管本體通常會印有型號，通過查詢對應的規格書（Datasheet）可以快速確定引腳功能及排列。
2.使用萬用表測量
如果無法查閱數據表，可以使用萬用表的二極管檔位進行測量：
識別基極：
將紅表筆接觸某一引腳，黑表筆依次接觸另兩引腳。如果兩次測量均顯示導通，則紅表筆接觸的引腳為基極（適用于NPN型）。
對于PNP型，情況正好相反。
區分集電極和發射極：
以基極為參考，測量基極與另兩引腳間的正向導通電壓：
對于NPN型，基極到發射極的導通電壓約為0.7V，比基極到集電極的導通電壓稍高。
對于PNP型，基極到發射極的導通電壓約為0.3V。
3.結合電路實際測量
在實際電路中通電后測量各引腳電壓，基極電壓通常是參考點。例如，在NPN型中，基極電壓高于發射極；而在PNP型中，基極電壓低于發射極。
三、注意事項
封裝差異
常見封裝如TO-92的引腳順序通常是從左到右（平面朝前）依次為E-B-C，但不同制造商可能存在變動，因此建議查閱規格書。
防止損壞
在用萬用表測量時，避免過大的靜電或反接高電壓，以免燒毀三極管。
熟悉常見型號
常見型號如NPN型的2N2222、PNP型的2N2907等，熟悉其特性和引腳排列可以加快識別速度。
分辨三極管的類型和引腳是電子元器件檢測中的基本技能。通過型號查詢、萬用表測量和實踐經驗，可以快速判斷三極管的種類及其引腳功能。掌握這些技巧，不僅可以提高工作效率，還能為電路設計和調試提供可靠保障。
