      6. 場效應管開關電路,電路設計圖文介紹
        • 發布時間:2024-05-07 18:07:17
        • 來源:
        • 閱讀次數:
        場效應管開關電路,電路設計圖文介紹
        場效應管開關電路
        下圖所示的電路中,增強型 N 溝道mos管用于切換簡單的燈“ON”和“OFF”(也可以是 LED)。
        柵極輸入電壓VGS被帶到適當的正電壓電平以打開器件,因此燈負載要么“打開”,(V GS = +ve),要么處于將器件“關閉”的零電壓電平,(VGS = 0V)。

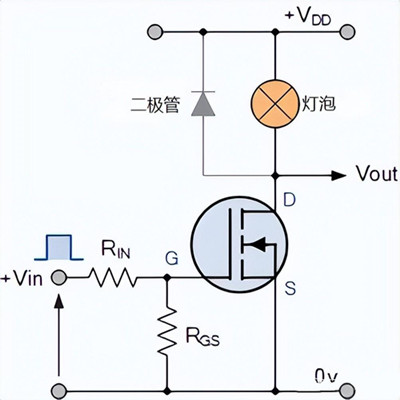

        如果燈的電阻負載要由電感負載(如線圈、螺線管或繼電器)代替,則需要與負載并聯一個“續流二極管”,以保護mos管免受任何自生反電動勢的影響。
        場效應管開關電路
        這是一個非常簡單的電路,用于切換電阻負載,例如燈或 LED。但是,當使用功率mos管切換感性或容性負載時,需要某種形式的保護來防止mos管器件受損。驅動感性負載與驅動容性負載的效果相反。
        例如,沒有電荷的電容是短路的,導致高“涌入”電流,當我們從感性負載上移除電壓時,隨著磁場崩潰,我們會產生很大的反向電壓,從而導致感應繞組中的感應反電動勢。
        場效應管開關電路二

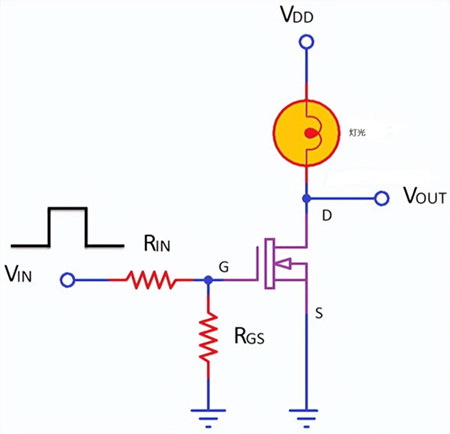

        一個簡單的電路,其中 N 溝道增強模式mos管將打開或關閉燈。為了將mos管用作開關,它必須工作在截止和線性(或三極管)區域。
        場效應管開關電路
        假設設備最初是關閉的。柵極和源極之間的電壓,即 V GS適當地設為正值(從技術上講,V GS > V TH),MOSFET 進入線性區域并且開關導通。這使燈打開。
        如果輸入柵極電壓為 0V(或技術上 < V TH),則mos管進入截止狀態并關閉。這反過來會使燈關閉。
        場效應管開關電路三
        場效應管開關電路

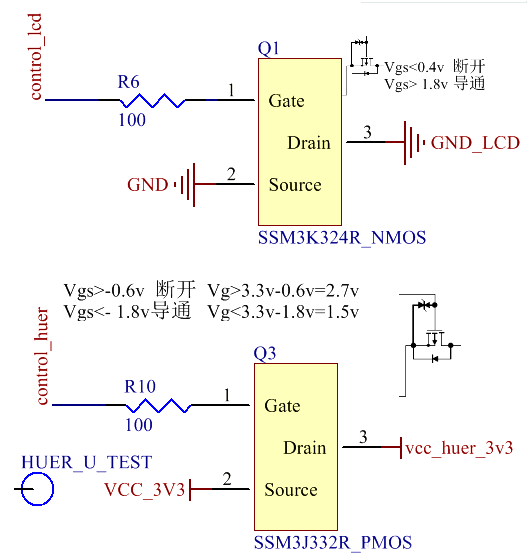

        兩種MOS管的典型應用:
        第一種NMOS管為高電平導通,低電平截斷,Drain端接后面電路的接地端;
        第二種為PMOS管典型開關電路,為高電平斷開,低電平導通,Drain端接后面電路的VCC端。
