        電子電路,減小輸出紋波的幾種方法介紹
        輸出紋波是指直流電源輸出時,疊加在直流穩定量上的交流分量。用示波器來看,會看到電壓上下輕微波動,就像水紋一樣,所以叫做紋波。
        1、加大電感和輸出電容濾波
        根據LED驅動電源的公式,電感內電流波動大小和電感值成反比,輸出紋波和輸出電容值成反比。所以加大電感值和輸出電容值可以減小紋波。
        輸出紋波與輸出電容的關系:vripple=Imax/(Co×f)。可以看出,加大輸出電容值可以減小紋波。
        通常的做法,對于輸出電容,使用鋁電解電容以達到大容量的目的。但是電解電容在抑制高頻噪聲方面效果不是很好,而且ESR也比較大,所以會在它旁邊并聯一個陶瓷電容,來彌補鋁電解電容的不足。
        同時,LED驅動電源工作時,輸入端的電壓Vin不變,但是電流是隨 開關變化的。這時輸入電源不會很好地提供電流,通常在靠近電流輸入端(以BucK型為例,是SWITcH附近),并聯電容來提供電流。
        2、二級濾波,就是再加一級LC濾波器
        LC濾波器對噪紋波的抑制作用比較明顯,根據要除去的紋波頻率選擇合適的電感電容構成濾波電路,一般能夠很好的減小紋波。但是,這種情況下需要考慮反饋比較電壓的采樣點。
        采樣點選在LC濾波器之前(Pa),輸出電壓會降低。因為任何電感都有一個直流電阻,當有電流輸出時,在電感上會有壓降產生,導致電源的輸出電壓降低。而且這個壓降是隨輸出電流變化的。
        3、LED驅動電源輸出之后,接LDO濾波
        這是減少紋波和噪聲最有效的辦法,輸出電壓恒定,不需要改變原有的反饋系統,但也是成本最高,功耗最高的辦法。任何一款LDO都有一項指標:噪音抑制比。
        經過LDO之后,紋波一般在10mV以下。
        4、二極管后接電感(EMI濾波)
        這也是常用的抑制高頻噪聲的方法。針對產生噪聲的頻率,選擇合適的電感元件,同樣能夠有效地抑制噪聲。需要注意的是,電感的額定電流要滿足實際的要求。

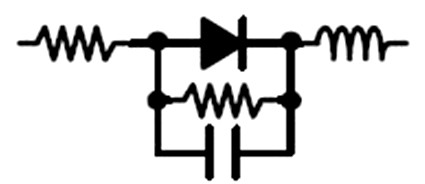

        5、在二極管上并電容C或RC
        減小 輸出 紋波
        二極管高速導通截止時,要考慮寄生參數。在二極管反向恢復期間,等效電感和等效電容成為一個RC振蕩器,產生高頻振蕩。為了抑制這種高頻振蕩,需在二極管兩端并聯電容C或RC緩沖網絡。
        電阻一般取10Ω-100Ω,電容取4.7pf-2.2nf.在二極管上并聯的電容C或者RC,其取值要經過反復試驗才能確定。如果選用不當,反而會造成更嚴重的振蕩。
