假定設計電路中的功率MOSFET的總計算功耗為10W。該器件的最高結溫為150℃。考慮到結到外殼還存在溫差，那么MOSFET的實際外殼溫度必須保持在等于或低于100°C才能可靠運行。
假定MOSFET的結到外殼的熱阻為3K/W，那么我們?nèi)绾未_定所需的最小散熱器尺寸呢？
解決方案
功率MOS的熱阻Rthjc在上面假定為3K/W。這里的熱阻Rthch表示的是MOSFET外殼和散熱器之間的熱阻,一般來說Rthch較小，可以忽略，所以在這個散熱器熱阻計算示例中，就不考慮MOSFET外殼和散熱器之間的熱阻的影響。

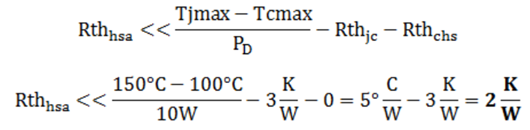

但是，我們應該考慮余量，可以得到下面的等式。我們所追求的是術語Rth hsa，它是散熱器的熱阻。修改方程我們得到：
所以我們主要考慮的是Rth_hsa(散熱器自身熱阻)：
需要注意的是我們忽略了MOSFET外殼到散熱器之間的熱阻，在進行散熱器熱阻選型時要選擇遠低于2K/W的散熱器，如果太大的話那就不能忽略了。
需要注意的是上述的計算K表示開爾文，如果要轉換成攝氏度，可以通過下面的公式進行轉換。
