        電路設計,幾種光電耦合電路圖文介紹
        光電耦合器亦稱光電隔離器,簡稱光耦。光電耦合器以光為媒介傳輸電信號。它對輸入、輸出電信號有良好的隔離作用,所以,它在各種電路中得到廣泛的應用。目前它已成為種類最多、用途最廣的光電器件之一。
        光耦合器一般由三部分組成:光的發射、光的接收及信號放大。輸入的電信號驅動發光二極管(LED),使之發出一定波長的光,被光探測器接收而產生光電流,再經過進一步放大后輸出。這就完成了電—光—電的轉換,從而起到輸入、輸出、隔離的作用。由于光耦合器輸入輸出間互相隔離,電信號傳輸具有單向性等特點,因而具有良好的電絕緣能力和抗干擾能力。
        光電耦合電路圖(一)

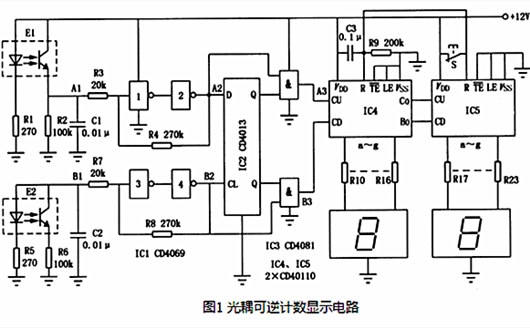

        利用光耦合器設計的可逆計數顯示電路,該電路圖的電路系統如下圖圖1所示。
        光電耦合電路
        在圖1所展示的這種光耦合器可逆計數顯示電路中,其系統主要利用光耦器件作為光傳感器進行制作,完成后可對不同運行方向的物件進行自動加減計數,適用于自動流水生產物件進行計數統計。
        該電路系統的工作原理可以總結為:在這一可逆計數顯示電路中,所選擇的光耦器件為反射式光耦器件,紅外發光二極管和光敏三極管里35°夾角封裝為一體,其交點在距光耦合器5mm處。
        當該電路接通并進行工作時,紅外發光二極管發出的紅外光若被前方的物件遮擋,則紅外光反射回來并被光敏三極管所接收使光敏三極管導通。若光耦器件前方沒有物件,則光敏三極管處于截止狀態。
        光電耦合電路圖(二)

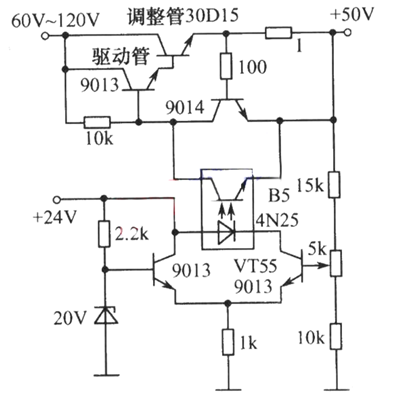

        利用光電耦合器組成的高壓穩壓電路系統,這一高壓穩壓電路系統設計如下圖圖2所示。
        光電耦合電路
        圖2  光電耦合器組成的高壓穩壓電路
        在圖2所展示的基于光耦合器的高壓穩壓電路系統中,通常驅動管需要采用耐壓較高的晶體管(圖中驅動管型號為9013)。
        這一電路系統的工作原理可以總結為:當穩壓電路內的輸出電壓增大時,VT55的偏壓增加,B5中發光二極管的正向電流增大,使光敏管極間電壓減小,調整管be結偏壓降低而內阻增大,使輸出電壓降低。反之,使輸出電壓升高,從而保持輸出電壓的穩定。
        光電耦合電路圖(三)

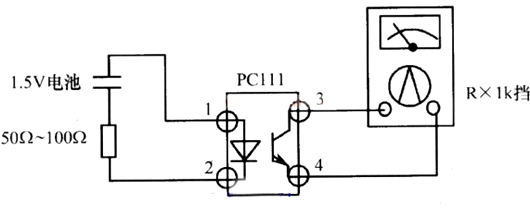

        一款利用光電耦合器設計的光電效應電路圖,如下圖所示。
        光電耦合電路
        光電耦合電路圖(四)

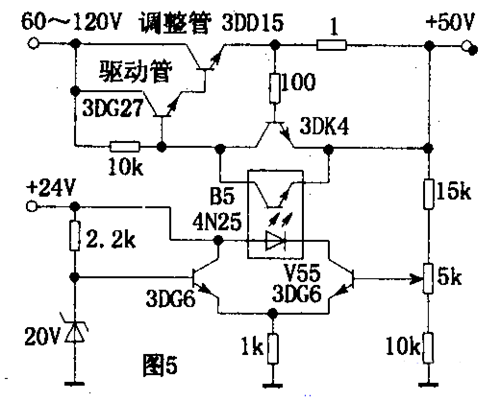

        光耦組成高壓穩壓電路
        光電耦合電路
        電路如圖所示.驅動管需采用耐壓較高的晶體管(圖中驅動管為3DG27)。當輸出電壓增大時,V55的偏壓增加,B5中發光二極管的正向電流增大,使光敏管極間電壓減小,調整管be結偏壓降低而內阻增大,使輸出電壓降低,而保持輸出電壓的穩定。
