        共源共柵結構圖文介紹

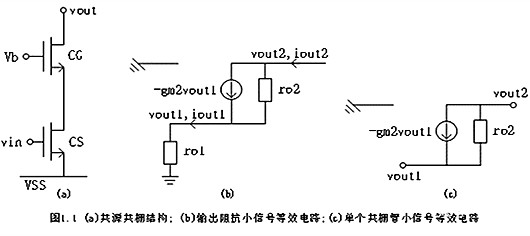

        共源共柵結構(cascode structure, CSCG)具有很多特點,在CMOS電路中很常見,以NMOS為例,如圖1.1(a)所示。
        共源共柵結構
        共源共柵結構最大的特點就是輸出阻抗大。 共源管下標為1,共柵管下標為2,單個共源管的輸出阻抗為ro1,而共源共柵結構的輸出阻抗近似為gm2ro1ro2。
        怎么理解共源共柵結構的輸出阻抗比單個共源管放大了gm2ro2倍?

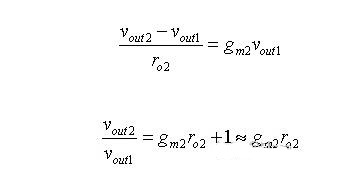

        在圖1.1(c)中,單個共柵管的增益求解如下:
        共源共柵結構

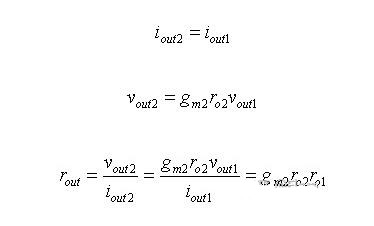

        在圖1.1(b)中,輸出阻抗求解過程如下:
        共源共柵結構
        由于共源共柵結構的輸出阻抗大這個特點,比單個共源管放大了gm2ro2倍,在高增益的運放中,共源共柵結構經常作為輸入管和輸出負載管以提高電壓增益。

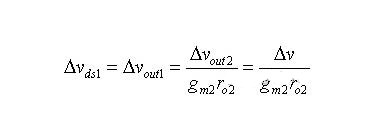

        共源共柵管的另一個特點是共源管的源漏電壓vds1對輸出電壓不敏感,當輸出電壓變化Δv時,Δvds1可表示為:
        共源共柵結構
        因此,即便共源共柵結構的輸出負載變化很大,只要保證共柵管仍工作在飽和區且有比較大的電壓增益,共源管的源漏電壓vds1的變化也很小。這一特點使得共源共柵結構經常被應用在電流鏡中。
        折疊共源共柵結構
        在共源共柵結構,共源管將輸入電壓轉換成電流,該電流作為共柵管的輸入。同類型的晶體管的共源共柵結構串接即可。不同類型管需要外加偏置電流折疊形成,因此折疊共源共柵一定是PN成對地用。

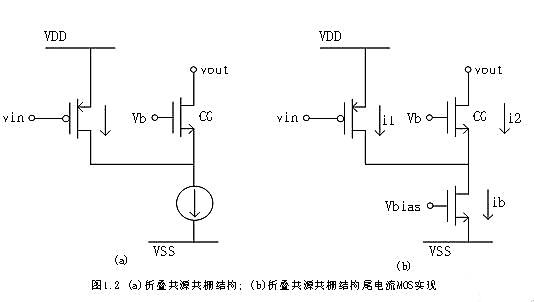

        如果想把圖1.1(a)所示的共源共柵結構改成折疊結構,則應把輸入管由NMOS管改成PMOS管,同時增加尾電流源,如圖1.2(a)所示。
        尾電流源通過MOS實現,一般的PMOS管作為輸入的折疊共源共柵結構如圖1.2(b)所示,其中尾電流ib=i1+i2。
        共源共柵結構
        隨著電源電壓越來越低,在運放中,更經常使用折疊共源共柵結構作為輸入管。折疊共源共柵結構的優缺點:輸出擺幅大些,輸入輸出可以短接,較大的功耗,較低的增益,較低的極點頻率,較高的噪聲。
