CMOS介紹
CMOS是Complementary Metal Oxide Semiconductor（互補金屬氧化物半導體）的縮寫。它是指制造大規模集成電路芯片用的一種技術或用這種技術制造出來的芯片，是電腦主板上的一塊可讀寫的RAM芯片。
因為可讀寫的特性，所以在電腦主板上用來保存BIOS設置完電腦硬件參數后的數據，這個芯片僅僅是用來存放數據的。而對BIOS中各項參數的設定要通過專門的程序。
BIOS設置程序一般都被廠商整合在芯片中，在開機時通過特定的按鍵就可進入BIOS設置程序，方便地對系統進行設置。因此BIOS設置有時也被叫做CMOS設置。
CMOS集成電路
CMOS集成電路特性
（1）功耗低
CMOS集成電路采用場效應管，且都是互補結構，工作時兩個串聯的場效應管總是處于一個管導通，另一個管截止的狀態，電路靜態功耗理論上為零。
實際上，由于存在漏電流，CMOS電路尚有微量靜態功耗。單個門電路的功耗典型值僅為20mW，動態功耗（在1MHz工作頻率時）也僅為幾mW。
（2）工作電壓范圍寬
CMOS集成電路供電簡單，供電電源體積小，基本上不需穩壓。國產CC4000系列的集成電路，可在3~18V電壓下正常工作。
（3）邏輯擺幅大CMOS集成電路的邏輯高電平“1”、邏輯低電平“0”分別接近于電源高電位VDD及電影低電位VSS。當VDD=15V，VSS=0V時，輸出邏輯擺幅近似15V。因此，CMOS集成電路的電壓利用系數在各類集成電路中指標是較高的。
（4）抗干擾能力強
CMOS集成電路的電壓噪聲容限的典型值為電源電壓的45%，保證值為電源電壓的30%。隨著電源電壓的增加，噪聲容限電壓的絕對值將成比例增加。對于VDD=15V的供電電壓（當VSS=0V時），電路將有7V左右的噪聲容限。
（5）輸入阻抗高
CMOS集成電路的輸入端一般都是由保護二極管和串聯電阻構成的保護網絡，故比一般場效應管的輸入電阻稍小，
但在正常工作電壓范圍內，這些保護二極管均處于反向偏置狀態，直流輸入阻抗取決于這些二極管的泄露電流，通常情況下，等效輸入阻抗高達103~1011Ω，因此CMOS集成電路幾乎不消耗驅動電路的功率。
（6）溫度穩定性能好
由于CMOS集成電路的功耗很低，內部發熱量少，而且，CMOS電路線路結構和電氣參數都具有對稱性，在溫度環境發生變化時，某些參數能起到自動補償作用，因而CMOS集成電路的溫度特性非常好。
一般陶瓷金屬封裝的電路，工作溫度為-55 ~ +125℃；塑料封裝的電路工作溫度范圍為-45 ~ +85℃。
（7）扇出能力強
扇出能力是用電路輸出端所能帶動的輸入端數來表示的。由于CMOS集成電路的輸入阻抗極高，因此電路的輸出能力受輸入電容的限制，但是，當CMOS集成電路用來驅動同類型，如不考慮速度，一般可以驅動50個以上的輸入端。
（8）抗輻射能力強
CMOS集成電路中的基本器件是MOS晶體管，屬于多數載流子導電器件。各種射線、輻射對其導電性能的影響都有限，因而特別適用于制作航天及核實驗設備。
（9）可控性好
CMOS集成電路輸出波形的上升和下降時間可以控制，其輸出的上升和下降時間的典型值為電路傳輸延遲時間的125%~140%。
（10）接口方便
因為CMOS集成電路的輸入阻抗高和輸出擺幅大，所以易于被其他電路所驅動，也容易驅動其他類型的電路或器件。
CMOS集成電路的工作原理
以CMOS集成電路中的一個最基本電路——反相器（其他復雜的CMOS集成電路大多是由反相器單元組合而成）為例，分析CMOS集成電路的工作過程。

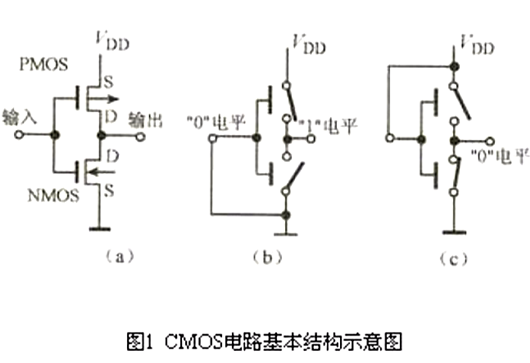

利用一個P溝道MOS管和一個N溝道MOS管互補連接就構成了一個最基本的反相器單元電路如附圖所示。圖2中VDD為正電源端，VSS為負電源端。電路設計采用正邏輯方法，即邏輯“1”為高電平，邏輯“0”為低電平。
圖2中，當輸入電壓VI為低電平“0”（VSS）時，N溝道MOS管的柵-源電壓VGSN=0V（源極和襯底一起接VSS），由于是增強型管，所以管子截止，而P溝道MOS管的柵-源電壓VGSN=VSS—VDD。若|VSS—VDD|>|VTP|（MOS管開啟電壓），則P溝道MOS管導通，所以輸出電壓V0為高電平“1”（VDD），實現了輸入和輸出的反相功能。
當輸入電壓VI為底電平“1”（VDD）時，VGSN=（VDD—VSS）。若（VDD—VSS）>VGSN，則N溝道MOS管導通，此時VGSN=0V，P溝道MOS管截止，所以輸出電壓V0為低電平“0”（VSS），與VI互為反相關系。
由上述分析可知，當輸入信號為“0”或“1”的穩定狀態時，電路中的兩個MOS管總有一個處于截止狀態，使得VDD和VSS之間無低阻抗直流通路，因此靜態功耗極小。這便是CMOS集成電路最主要的特點。
