延時開關簡介
延時開關是為了節約電力資源而開發的一種新型的自動延時電子開關。
延時開關電路分析
電路分為主電路、電源電路、光控電路、聲控電路、邏輯電平反轉及觸發電路、延時電路等幾個單元電路:
1)主電路和電源電路
主電路由整流橋D1～D4、晶閘管T1組成。T1為開關執行器件。晶閘管T1被觸發導通后,電路接通,白熾燈發光。
當晶閘管的控制極上無觸發信號時,晶閘管T1正向阻斷,電路呈關斷狀態。電源電路其作用是給電路提供電源，使電路能正常的工作。由R1、D5、C1、C2等元件組成，它是一個簡單的直流穩壓電源，給整機供電。
先將交流220v進行橋式整流，變成脈動直流電，又經R1降壓，C1濾波使波形變得平滑，最后經穩壓二極管穩壓得到較為穩定的直流電源，為駐極體話筒（MIC）、放大電路（VT）、邏輯電平反轉及觸發電路（CD4011芯片）等供電。
2)光控電路
主要由R5、RG組成。電路中晶閘管的通斷,取決于控制極信號的有無。
光敏電阻RG的阻值隨著光照強度的變化而變化,當光照達到一定強度時,其阻值變小到與R5分壓后使IC(a)的(13)腳處于邏輯低電平,(13)腳所在的與非門被封死,這時不管有無聲音信號輸入,IC(d)的(10)腳都是低電平,晶閘管正向阻斷。
隨著光照強度的減弱,RG阻值逐漸增大,(13)腳電位逐漸上升,當(13)腳電位上升到邏輯高電平后,即滿足了開門條件,此時聲控開始起作用。(11)腳是否反轉只取決于IC(a)的(12)腳電位(聲控電路的輸入端)是否達到了邏輯高電平。
3）聲控電路
由麥克風MIC、三極管T2、電容C3及電阻R2～R4等組成,其中MIC為聲檢測元件。
當環境聲音信號很弱時,三極管T2處于飽和狀態,IC(12)腳為低電平,(10)腳亦為低電平,晶閘管T1阻斷。
當環境聲音信號達到一定強度時,通過MIC拾音輸出經C3耦合到T1的基極,使集電極亦即IC(12)腳電位隨著聲強而高低變化,當(12)腳處于高電平時,由于(13)腳早已處于高電平而滿足了與非門反轉條件,(11)腳跳變?yōu)榈碗娖健?/div>
4）邏輯電平反轉及觸發電路
由四二輸入與非門IC(CD4011)及R7等組成。
當白天或光線很亮時,與非門IC(a)的(13)腳為低電平,(11)腳輸出為高電平,經過IC(b)、IC(c)、IC(d)的電平轉換,IC(d)的(10)腳輸出為低電平,晶閘管T1不被觸發,燈不亮;
當環境光線較暗使IC(a)的(13)腳為邏輯高電平時,為IC(a)的翻轉提供了條件,IC(a)翻轉與否受控于IC(a)(12)腳的電平高低(聲控電路的輸入端)。
當有聲音信號輸入使IC(a)的(12)腳為高電平時,輸出端(11)腳跳變?yōu)榈碗娖?(3)腳跳變?yōu)楦唠娖讲⒔汥6向C4充電,C4上的電壓不斷升高,當C4上的電壓上升到IC邏輯高電平時,(4)腳變?yōu)榈碗娖?(10)腳輸出高電平,經R7加到晶閘管T1的控制極,晶閘管T1被觸發導通。
5）延時電路
由R6、C4、D6等元件組成。結合聲控電路及主電路分析,當晶閘管T1被觸發導通時,C1上的電壓降低,MIC拾音靈敏度降低,T2重新飽和,(11)腳為高電平,(3)腳變?yōu)榈碗娖?由于D6的隔離作用,C4上的電壓仍維持(5)、(6)腳高電平,(10)腳也為高電平。
C4上的電壓通過R6放電,直至C4上的電壓降至IC邏輯低電平時,(10)腳變?yōu)榈碗娖?晶閘管T1在正、負極間的電壓過零時被正向阻斷,C1上的電壓重新升高MIC恢復拾音靈敏度,等待下一次聲控信號輸入,IC(5)、(6)腳電位從高電平降低為低電平的時間,即為開關接通的維持時間,由C4和R6的數值確定。

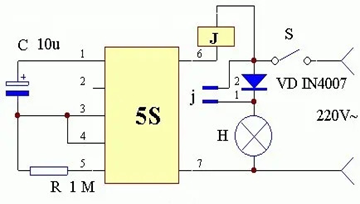

延時開關原理
由于延時開關的種類較多，那么常見的延時開關主要有觸摸延時開關以及光延時開關。那么種類不同，工作原理也會有所不同。
1. 觸摸延時開關工作原理
它有一個金屬感應片在外面，人一觸摸就產生一個信號觸發三極管導通，對一個電容充電，電容形成一個電壓維持一個場效應管管導通燈泡發光。
當把手拿開后，停止對電容充電，過一段時間電容放電完了，場效應管的柵極就成了低電勢，進入截止狀態，燈泡熄滅。
觸摸式延時開關電路虛線右面是普通照明線路，左部是電子開關部分。VD1～VD4、VS組成開關的主回路，IC組成開關控制回路。平時，VS處于關斷狀態，燈不亮。
VD1～VD4輸出220V脈動直流電經R5限流，VD5穩壓，C2濾波輸出約12V左右的直流電供IC使用。此時LED發光，指示開關位置，便于夜間尋找開關。
2.聲光延時開關工作原理
聲光延時開關是由幾個聲控開關和光控開關還有燈泡串聯而成。當有光線時，光敏開關斷開，當無光線時，光敏開關閉合。然后當有聲音產生時。聲敏開關閉合。從而形成通路。使燈泡點亮。
延時開關最大的特色是使用時，只要用手指摸一下觸摸電極，燈就點亮，延時1分鐘左右后會自動熄滅。可以直接取代普通開關，不必改室內布線。
