串聯電路
在串聯電路中，各段電壓與電阻成正比。幾個電路元件沿著單一路徑互相連接，每個節點最多只連接兩個元件，此種連接方式稱為串聯。以串聯方式連接的電路稱為串聯電路。
1.開關在任何位置控制整個電路，即其作用與所在的位置無關。電流只有一條通路，經過一盞燈的電流一定經過另一盞燈。如果熄滅一盞燈，另一盞燈一定熄滅。
2.優點:在一個電路中，若想控制所有電路，即可使用串聯的電路;
3.缺點:只要有某一處斷開，整個電路就成為斷路，即所相串聯的電子元件不能正常工作;
4.區分:串聯電路沒有分叉(支路)。
串聯電路規律
1.流過每個電阻的電流相等，因?yàn)橹绷麟娐分型恢返母鱾€截面有相同的電流強度。
2.總電壓(串聯電路=兩端的電壓)等于分電壓(每個電阻兩端的電壓)之和。
3.總電阻等于分電阻之和。
4.各電阻分得的電壓與其阻值成正比，因?yàn)閁=IR。
串聯電阻及電流和電壓的大小
串聯電路電流：由于串聯電路沒有分支，所以電路中電流是相同的（就好比水流一樣，水量都從一個線路流出時流量都是相同的，但有時候水可以堆積，但是電荷在電路中不能堆積，也不能在流動中自行消失。）。即，不論是電阻大的地方，還是電阻小的地方，電流大小是相等的。

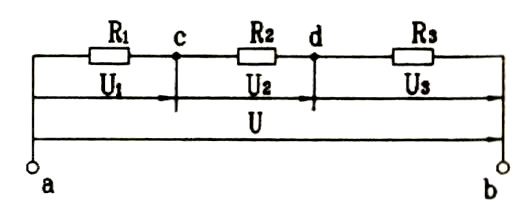

串聯電路電壓：因?yàn)榇?lián)電路各段電流是相同的，這樣，根據歐姆定律便可得知：在電阻大的那段電路上承受的電壓變大，電阻小的那段電路上承受的電壓變小。也就是說，各段電路的電壓對應的電阻成正比例分配；我們利用歐姆定律分析前面的串聯電路圖便可得知：
因?yàn)椋篣1=IR1；U2=IR2；U3=IR3
所以：U1：U2：U3=R1：R2：R3
串聯電路電功率：因?yàn)榇?lián)電路各段電流相同，因此，各段功率也與對應的電阻成正比分配，這一點我們可以通過變換的電功率計算公式驗證：
因?yàn)椋篜1=I2R1；P2=I2R2；P3=I2R3
所以：P1：P2：P3=R1：R2：R3
串聯電路的總電壓等于各段電壓之和：若總電壓是已知數，則分電壓由下式可得：
U1=R1÷（R1+R2+R3）×U
U2=R2÷（R1+R2+R3）×U
U3=R3÷（R1+R2+R3）×U
上面的公式稱為分壓公式。其實也就是算出電阻的比例然后乘總電壓就得出分電壓了。
串聯電路的總電阻等于各段電阻之和：因?yàn)椋?lián)電阻越多，電流通過時遇到的阻力也就越大。好像增加了長度似的。下面我們依然使用變換的歐姆定律來驗證：
因?yàn)椋篣=U1+U2+U3
所以：IR=IR1+IR2+IR3
同時相乘的I可以去除，則得：R=R1+R2+R3
當R1=R2=R3=Ro時，R=3Ro，如此類推：n個相同阻值的電阻串聯，其總電阻等于n倍的分電阻，各電阻上的電壓為1/n倍總電壓。利用電阻串聯可以起到限流、分壓作用。
