        三極管的3種基礎接法對比
        關于三極管的3種基礎接法比較,這是一個基礎但很多工程師常常疏忽的問題,乃至于在平常的應用中,你可能不會考慮三極管接法是否有更具合理性的方式,而在面試題中,這樣的題目可能直接成了一道“啞題”。
        電子電路中,放大的對象是變化量,放大的本質是在輸入信號的作用下,通過有源元件(晶體管或場效應管)對直流電源的能量進行控制和轉換,使負載從電源中獲得的輸出信號能量比信號源向放大電路提供的能量大的多。晶體管放大電路有共射、共集、共基三種接法,場效應管有共源、共漏接法(與晶體管放大電路共射、共集接法相對應)

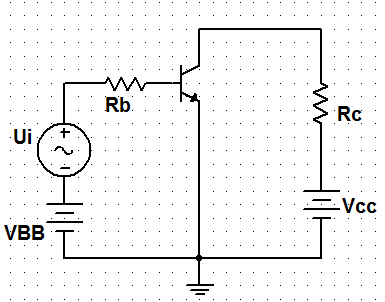

        基本共射放大電路
        三極管的基礎接法

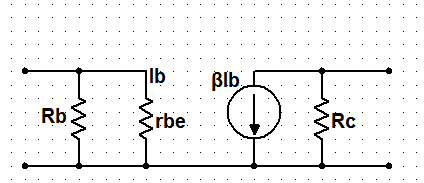

        微變信號等效電路
        三極管的基礎接法
        放大倍數:A=Uo/Ui=-βRc/rbe;
        輸入電阻:Ri=Rb//rbe;
        輸入電阻:Ro=Rc;

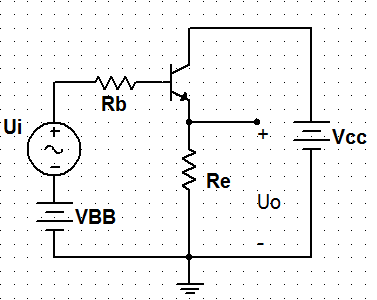

        基本共集放大電路
        三極管的基礎接法

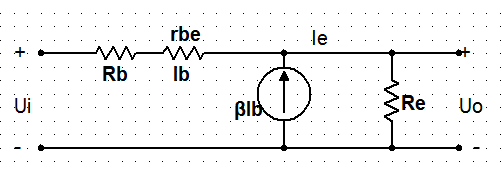

        微變信號等效電路
        三極管的基礎接法
        放大倍數:A=Uo/Ui=IeRe/[Ib(Rb+rbe)+(1+β)IbRe];
        輸入電阻:
        Ri=Ui/Ii=Ui/Ib=[Ib(Rb+rbe)+IeRe]/Ib=Rb+rbe+(1+β)Re;
        輸出電阻:
        Ro=Re//[(Rb+rbe)/(1+β)];

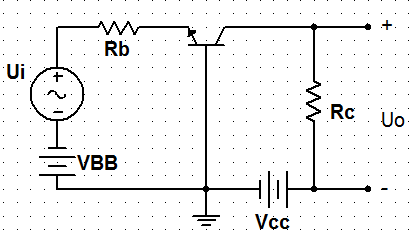

        基本共基放大電路
        三極管的基礎接法

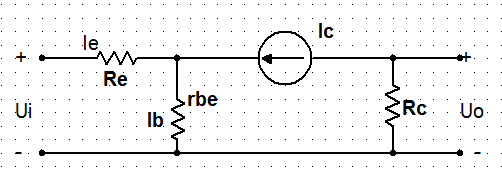

        微變信號等效電路
        三極管的基礎接法
        放大倍數:
        A=Uo/Ui=Ic*Rc/(Ie*Re+Ib*rbe)=βRc/[rbe+(1+β)Re];
        輸入電阻:
        Ri=Ui/Ii=Ui/Ie=(Ie*Re+Ib*rbe)/Ie=Re+rbe/(1+β);
        輸出電阻:Ro=Rc.
        三種接法比較:
        1、共射電路既能放大電流又能放大電壓,輸入輸出電阻居三種電路之中,輸出電阻較大,頻帶較窄。常用作為低頻電壓放大電路的單元電路;
        2、共集電路只能放大電流不能放大電壓,是三種接法中輸入電阻最大、輸出電阻最小的電路,具有電壓跟隨的特點,常用于電壓放大電路的輸入和輸出級;
        3、共基電路只能放大電壓不能放大電流,輸出電阻小,電壓放大倍數、輸出電阻與共射電路相當,是三種接法中高頻特性最好的電路。常作為寬頻帶放大電路。
