電位器是可變電阻器的一種，通常是由電阻體與轉動或滑動系統組成，即靠一個動觸點在電阻體上移動，獲得部分電壓輸出。由于組成電位器的關鍵零件是電阻體和電刷，因此電位器的種類還是有很多的，選用電位器時，不僅就根據使用要求來選擇不同類型和不同結構形式的電位器，同時還應滿足電子設備對電位器的性能及主要參數的要求，所以選擇電位器應從多方面考慮才行。

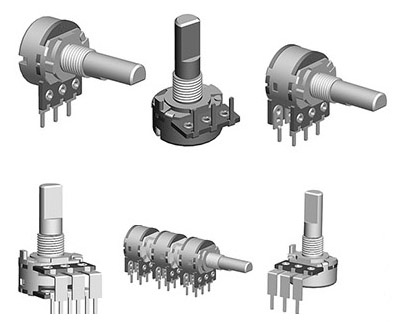

電位器
1.結構要求
選用電位器時，要注意電位器尺寸的大小、軸柄的長短及軸端式樣，以及軸上位置是否需要鎖緊開關、單聯還是多聯、單圈還是多圈等，對結構上的具體耍求。
對于需要經常調節的電位器，應選擇軸端銑成平面的電位器，以便安裝旋鈕。對于不需要經常調節的電位器，可選擇軸端有溝槽的電位器，以便用螺絲刀調整后不再轉動，以保持工作狀態的相對穩定性。對于要求準確并一經調好后不再變動的電位器，應選擇帶鎖緊裝置的電位器。
2.阻值變化
電位器的阻值變化特性，應根據用途來選擇。比如，音量控制的電位器應首選指數式電位器，在無指數式電位器的情況下可用直線式電位器代替，但不能選用對數式電位器，否則將會使音量調節范圍變小;作分壓用的電位器應選用直線式電位器;作音調控制的電位器應選用對數式電位器。
3.類型
在一般要求不高的電路中，或使用環境較好的場合，應首先選用合成碳膜電位器。合成碳膜電位器具有分辨率高、阻值范圍寬、品種型號齊全，價格便宜的特點，但有耐濕性和穩定件差的缺點，可以廣泛應用在室內工作的家用電器設備上。比如半導體收音機用的帶開關的音量電位器，可選用合成碳膜電位器;電視機中的電量調節電路可選用直滑式碳膜電位器;其他家用電器中的高負載及微調電位器也可選用合成碳膜電位器。另外合成碳膜電位器的機械壽命長，可以使用在要求耐磨壽命長的電路中。
如果電路需要精密地調節，而且消耗的功率較大。應選用線繞電位器。線繞電位器由于分布參數較大，只適用于低頻電路，所以在高頻電路中不宜選用線繞電位器。另外，線繞電位器的噪聲小，對要求噪聲低的電路可選用這類電位器。
4.帶開關型
帶開關的電位器，開關部分用于電路電源的通斷控制，而電位器部分用于對電量的調節。帶開關電位器的開關形式有單刀單擲、單刀雙擲和雙刀雙擲等，選擇時應根據需要來確定。帶開關的電位器分推拉式開關電位器和旋轉式開關電位器兩種。推拉式開關電位器在開關動作時，其動觸點不參加動作，這樣做的好處是：一來對電阻體沒有磨損，二來也不會改變已裝好的電位器的位置。旋轉式電位器的開關每動作一次，動觸點就要在電阻體上滑行一次，因此磨損大，會影響電位器的使用壽命。
5.參數
電位器的參數主要有標稱阻值、額定功率、最高工作電壓、線性精度以及機械壽命等，它們是選用電位器的依據。當根據使用要求選擇電位器的類型后，就要根據電路的要求選擇電位器的技術及性能參數。
6.壽命
不同電位器的機械壽命也不相同，一般合成碳膜電位器的機械最長，可高達20萬周，而玻璃釉電位器的機械考命僅為100-200周。選用電位器時，應根據電路對耐磨性的不同要求，選用不同機械壽命參數的電位器。
以上就是如何正確的選擇電位器的介紹了。電位器在安裝時必須牢固可靠，應緊固的螺母應用足夠的力矩擰緊到位，以防長朝使用過程中發生松動變位，與其他元件相碰而引生電路故障。
