        三極管BTJ和場效應管FET知識介紹
        1 BJT

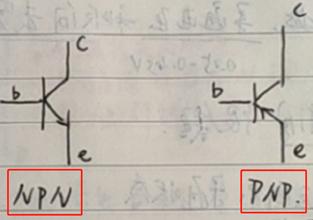

        BJT是Bipolar Junction Transistor的縮寫,也即是雙極性晶體管。從名字上看,BTJ就是有兩個PN結組成。BJT有兩種類型:NPN和PNP,其中NPN最常用,兩者的表示符號如下:
        BJT是電流控制器件,下文以NPN為例,介紹BJT的放大原理。
        三極管BTJ 場效應管FET
        1.1 三極管的工作原理

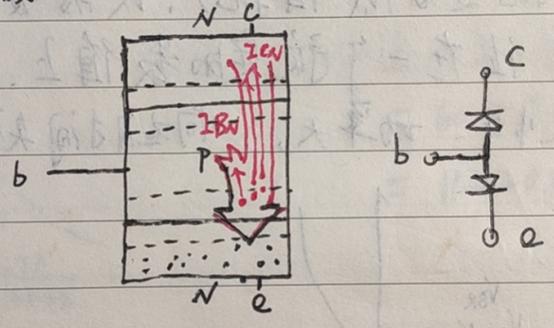

        如下圖,我們可以把NPN看做是兩個背靠背的二極管相連。其中e區重摻雜,b區很薄,集電結比發射結大。在放大狀態下,be正偏,e區的電子穿過發射結流向b區。由于b區很薄,只能接受一小部分電子,形成電流Ibn。另一大部分電子穿過b區,直接到達發射結,并在反偏電壓作用下到達c區,形成電流Icn,Icn/Ibn=β,這個值很大,這就是三極管放大原理的精髓所在。
        三極管BTJ 場效應管FET
        上文中最關鍵的一句話已經加粗,可以這么來理解。集電結反偏時,電流很小,因為反偏電壓擴大了“內建電場”使PN結的活躍“多子”變少,反偏的PN結導通電阻很大,幾乎沒有電流,僅有的一部分也是“少子漂移”,這部分電流叫“漏電流”。從e區送過來的電子,正好彌補了集電結缺少“多子”的問題,這部分電子迅速穿過了集電結,形成電流Icn。這可以理解為e區提供的電子,使發射結的漏電流急劇增大。

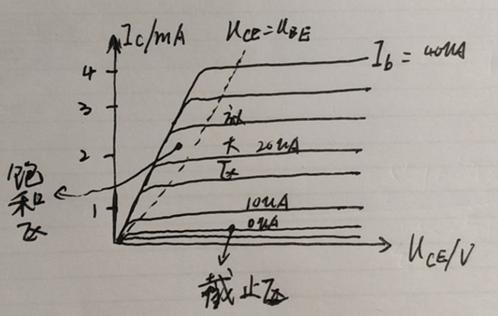

        所以說,NPN的集電結只需要一點點反偏電壓,甚至零偏,e區送過來的電子都可以迅速穿過發射結的內建電場,因此Ib電流一定時,不管Uce電壓有多大,Ic的電流變化都很小。下圖是三極管的工作曲線,放大區的曲線正好說明了這種情況。
        三極管BTJ 場效應管FET
        1.2 什么是放大區
        e結正偏,c結反偏,Ic=β*Ib,上文已經詳細解釋了放大原理。放大區Ube肯定等于0.7V或0.3V,Uce大于0.7或0.3V。
        1.3 什么是截止區
        e結和c結都反偏,來自e區電子非常少,都是pA級別,但所有的都送到c結,形成Icn。實際使用過程中,可以認為Ib<0開始,三極管進入截止區。這個截止主要是針對e結反偏截止來說的。
        1.4 什么是飽和區
        e結和c結都正偏,此時來自e區的電子,不太容易被c結吸收,導致這些電子只能從b極走,這種是進入了飽和狀態。當e結正偏c結零偏時,為臨界飽和,其實此時三極管仍在放大狀態,c結還是吸收了來自e區的電子(因為零偏時還有內建勢壘區),只是從此點以后,c結慢慢變?yōu)檎v使Ib電流再大,e結也不會吸收更多的電流。因此在飽和狀態下,Ib增大1mA,Ie也跟著增大1mA,Ic保持不變,因為c結已經達到了最大的電流吸收能力,不能在吸收了,飽和了。所以叫飽和區。
        在飽和區,Ic/Ib<β,并且Uce肯定等于0.7或0.3V。
        注意Ube大于0.7V和Ubc大于0.7V的狀態,是三極管的異常工作狀態,管子會燒毀!
        2 FET
        FET是電壓控制型器件,輸入阻抗高,噪聲小,F(xiàn)ET分類如下:
        三極管BTJ 場效應管FET
        2.1 J-FET
        N-FET,Ugs≥0,DS導通,Ugs足夠負,DS關斷;
        三極管BTJ 場效應管FET
        三極管BTJ 場效應管FET
        2.2 MOSFET

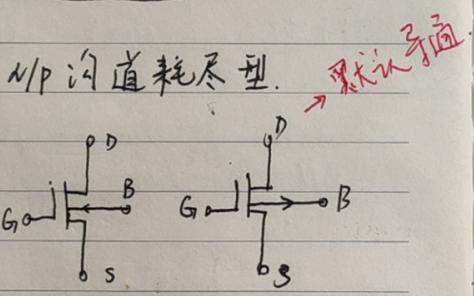

        2.2.1 N/P溝道耗盡型
        三極管BTJ 場效應管FET
        N溝:Ugs=某一負值,id=0;Ugs從某一負值增加時,id增大。

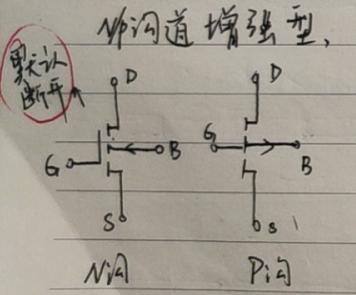

        2.2.2 N/P夠到增強型
        三極管BTJ 場效應管FET
        N溝:Ugs正電壓越大,id越大;Ugs=0時,id=0;我們最常用的就是增強型的NMOS和PMOS。

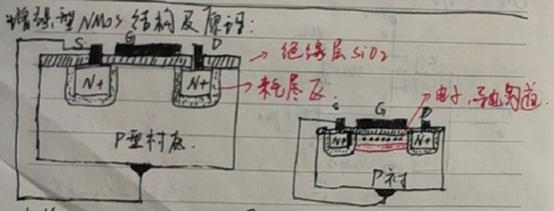

        增強型NMOS的導通原理如下:
        三極管BTJ 場效應管FET
        當給GS施加正向電壓時,如右圖,在G下方的P襯底表面聚集較多的電子,同時也形成了一個耗盡區(紅色部分,勢壘區),耗盡區之上聚集了很多電子,形成了一個導電溝道(由于電子與P襯底的多子極性相反,因此這一層又叫反型層)。NMOS就是通過這個溝道導通的,正向電壓越大,溝道越寬,阻抗越小,通流能力越強。
        關于MOSFET的符號,記憶方法如下:
        三極管BTJ 場效應管FET
        不管是NMOS還是PMOS,S和中間的線都是連在一起的,箭頭往內的是NMOS,往外的是PMOS。寄生二極管的方向與箭頭方向順時針轉90度后相同。
        注意,MOS管道在滿足導通的條件下,電流的流向不僅限于D到S,還可以S到D,是沒有方向的。
        關于NMOS和PMOS的使用方法,見文章《原創 PMOS做信號開關NMOS做電平轉換》。

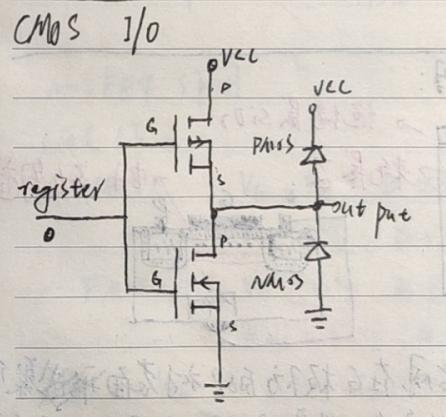

        2.3 CMOS工藝的IO結構
        三極管BTJ 場效應管FET
        注意,這是一個推完輸出結構,由上面的PMOS+下面的NMOS組成。
