        0歐姆電阻的12個作用介紹
        電路設計中常見到 0 歐的電阻,大家往往會很迷惑:既然是 0 歐的電阻,那就是導線,為何要裝上它呢?還有這樣的電阻市場上有賣嗎?其實 0 歐的電阻還是蠻有用的。
        1. 在電路中沒有任何功能,只是在 PCB 上為了調試方便或兼容設計等原因。
        2. 可以做跳線用,如果某段線路不用,直接不貼該電阻即可(不影響外觀)
        3. 在匹配電路參數不確定的時候,以 0 歐姆代替,實際調試的時候,確定參數,再以具體數值的元件代替
        4. 想測某部分電路的耗電流的時候,可以去掉 0ohm 電阻,接上電流表,這樣方便測耗電流
        5. 在布線時,如果實在布不過去了,也可以加一個 0 歐的電阻
        6. 在高頻信號下,充當電感或電容。(與外部電路特性有關)電感用,主要是解決 EMC 問題。如地與地,電源和 ICPin 間
        7. 單點接地(指保護接地、工作接地、直流接地在設備上相互分開,各自成為獨立系統。)
        8. 熔絲作用
        9、擬地和數字地單點接地
        只要是地,最終都要接到一起,然后入大地。如果不接在一起就是"浮地",存在壓差,容易積累電荷,造成靜電。地是參考 0 電位,所有電壓都是參考地得出的,地的標準要一致,故各種地應短接在一起。人們認為大地能夠吸收所有電荷,始終維持穩定,是最終的地參考點。雖然有些板子沒有接大地,但發電廠是接大地的,板子上的電源最終還是會返回發電廠入地。如果把模擬地和數字地大面積直接相連,會導致互相干擾。不短接又不妥,理由如上有四種方法解決此問題:
        (1)用磁珠連接;
        (2)用電容連接;
        (3)用電感連接;
        (4)用 0 歐姆電阻連接。
        磁珠的等效電路相當于帶阻限波器,只對某個頻點的噪聲有顯著抑制作用,使用時需要預先估計噪點頻率,以便選用適當型號。對于頻率不確定或無法預知的情況,磁珠不合。
        電容隔直通交,造成浮地。
        電感體積大,雜散參數多,不穩定。
        0 歐電阻相當于很窄的電流通路,能夠有效地限制環路電流,使噪聲得到抑制。電阻在所有頻帶上都有衰減作用(0 歐電阻也有阻抗),這點比磁珠強。

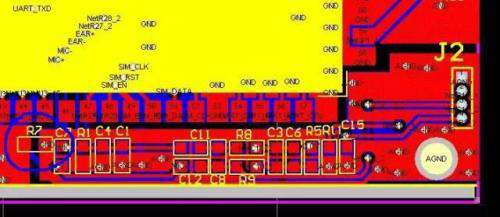

        以下兩個圖是一個電路,只是由于元件的標號不一樣。R7(R33)就是模擬地和數字地的單點鏈接端。
        0歐姆電阻
        0歐姆電阻
        10. 跨接時用于電流回路
        當分割電地平面后,造成信號最短回流路徑斷裂,此時,信號回路不得不繞道,形成很大的環路面積,電場和磁場的影響就變強了,容易干擾 / 被干擾。在分割區上跨接 0 歐電阻,可以提供較短的回流路徑,減小干擾。
        11. 配置電路
        一般,產品上不要出現跳線和撥碼開關。有時用戶會亂動設置,易引起誤會,為了減少維護費用,應用 0 歐電阻代替跳線等焊在板子上。空置跳線在高頻時相當于天線,用貼片電阻效果好。
        12. 其他用途
        ● 布線時跨線
        ● 調試 / 測試用
        ● 臨時取代其他貼片器件
        ● 作為溫度補償器件
        更多時候是出于 EMC 對策的需要。另外,0 歐姆電阻比過孔的寄生電感小,而且過孔還會影響地平面(因?yàn)橐诳祝?/div>
        還有就是不同尺寸 0 歐電阻允許通過電流不同,一般 0603 的 1A,0805 的 2A,所以不同電流會選用不同尺寸的還有就是為磁珠、電感等預留位置時,得根據磁珠、電感的大小還做封裝,所以 0603、0805 等不同尺寸的都有了 。
