穩壓管正常工作時處于反向擊穿狀態，該區間是可恢復的。不要誤以為看到擊穿兩個字就認為是器件損壞了。穩壓管也屬于二極管的一種，二極管相當一個PN結，就是利用PN結的特性而制作的。
如下圖所示，為PN結的伏安特性，其中第一象限為正向特性曲線，普通二極管使用該特性而研制，以一般硅二極管為例，其正向導通壓降0.7V左右，當給二極管施加正向電壓大于0.7V時，二極管導通，導通后二極管的電流呈指數上升趨勢，也就是說電流變化很大而壓降變化很小，當給二極管加上反向電壓時，當二極管電壓小于UZ(反向擊穿電壓）時，二極管的反向電流很小，一般為μA或nA數量級，可忽略不計，這就是普通二極管正向導通反向截至的特性。

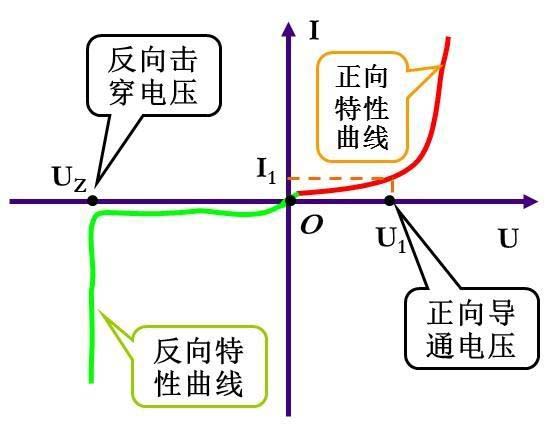

▲PN結的伏安特性

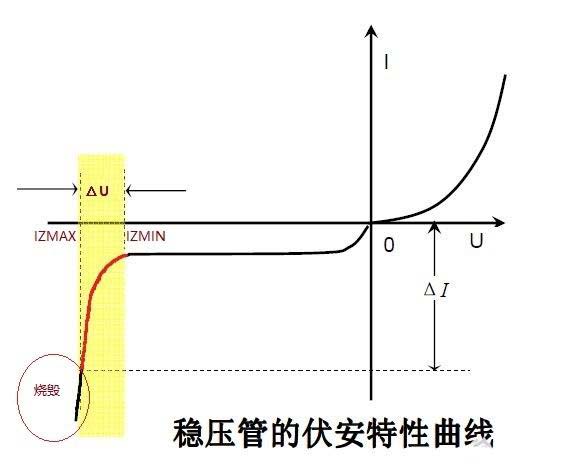

穩壓二極管：穩壓二極管工作于反向擊穿區，該反向擊穿區是有一個范圍的，穩壓二極管使用時，必須使其工作在該區間內，IZMIN≤IZ≤IZMAX，IZ為穩壓二極管的工作電流，IZMIN為穩壓二極管最小穩壓電流，IZMAX為穩壓二極管最大工作電流。所以使用穩壓二極管時，限流電阻的參數計算也是非常講究的，設計不好可能達不到穩壓效果，或者使其電流過大而雪崩擊穿，導致二極管燒毀！其正常工作區域如下圖黃色部分。
穩壓二極管經典電路：實際應用時，根據穩壓二極管的相關參數（典型穩壓值、工作電流典型值、最大工作電流、最小穩壓電流以及輸入電壓范圍、輸出負載電流范圍進行計算限流電阻R的值。

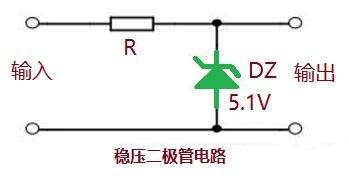

▲穩壓二極管電路
