        雙電壓整流電路設計-IGBT模塊是否適用于整流電路
        雙電壓整流電路需要搭載兩個橋式電路嗎?
        不用兩個整流橋。用一個即可,把2個18伏交流接到整流橋的交流輸入端,把變壓器抽頭0伏接地線(線路板的地線),整流橋直流輸出+ -端接電容器濾波,電容器2個串聯之后正極接整流橋正極+,電容器負極接整流橋負極-,2個串聯的電容器中間引出一根線接地線,也就是雙18伏交流的抽頭。這樣就可以在直流輸出端得到正負20伏的雙電源了。

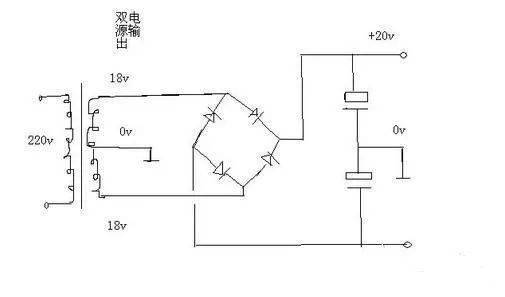

        電路如圖所示:
        雙電壓整流電路

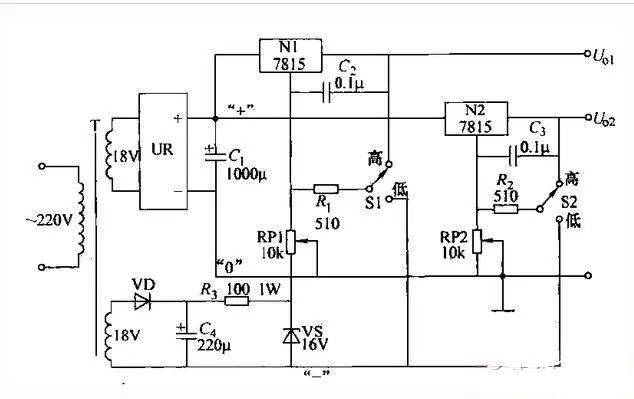

        雙電壓可調整流電路設計:
        所示的雙電壓可調穩壓電源線路,可作為線路實驗時經常使用的一種電源。其電流不超過1A,但兩組電壓分別可調,且互不影響。Nl、N2為78系列三端穩壓集成電路,由于其輸出電壓等于標稱穩壓值與公共接地端電壓之和,因此只要給公共端加上一個可調的正、負電壓,就可使輸出電壓高低可調。
        該線路N1、N2共用一組整流電源。變壓器T的另一組輸出,經VD整流、C4濾波、焉限流、VS穩壓后,專門提供共地參考負電壓,通過開關Sl、S2可選擇加在公共端上的電壓極性,再調整RP1或RP2,便可分別調節兩路輸出電壓。
        按照?qǐng)D示數據,兩路輸出電壓可在1. 5—25V范圍內連續變化,電壓穩定度也符合使用要求。當電壓調低以后,集成電路的輸入/輸出電壓差很大,功耗相應地增加,因此必須裝上散熱器。另外當選擇正參考電壓時,電位器的滑臂越接近地端,輸出電壓便越高,而選擇負參考電壓時,滑臂接近地則輸出電壓較低。RP1、RP2的選取原則是使穩壓值略高于集成電路的標稱值為宜。穩壓電路的輸入/輸出電壓差最大值一般不超過35V,因此,變壓器二次側電壓不宜高于25V,以免損壞集成電路。
        雙電壓整流電路

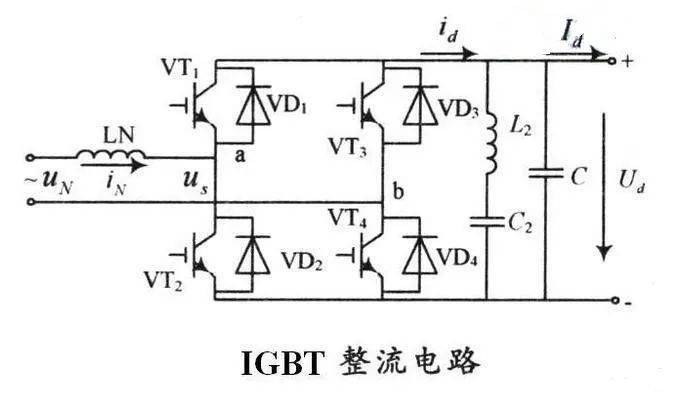

        為什么整流電路通常選擇晶閘管而不是IGBT模塊?IGBT模塊整流電路圖是什么樣的?
        1、因?yàn)榫чl管便宜,技術成熟,依靠變壓器技術現在已經做得非常好。
        2、IGBT目前的電流不能做的很大,并聯技術國內還不過關。價格高。國外現在開始做IGBT整流的并不多。
        有其上述原因。還有IGBT觸發用的是高頻輸出也呈現高頻脈沖型的,濾波要求高,如果觸發不用高頻,控制性能就顯得很糟糕。可控硅(晶閘管)就不同是個半控元件,觸發導通后波形是連續的,控制也比較容易,濾波要求也容易做到。所以一般情況下根據要求需要整流用的是可控硅,逆變用IGBT。
