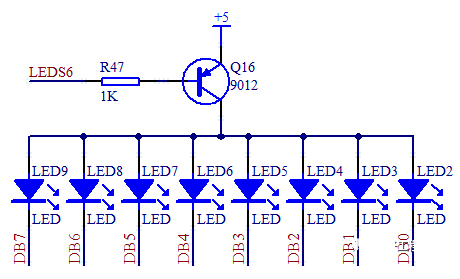

晶體管在我們的數字和模擬電路中有很多應用，在我們的開發板中使用了幾個晶體管。在我們電路板的小型LED燈部分，有這個晶體管的應用。圖3-5的LED電路中的Q16是PNP型晶體管。

對三極管三極管的初步了解是一種非常常見的控制和驅動裝置。常用的三重奏根據材料分為兩種類型：硅膠管和鉭管。原理是相同的，電壓降略有不同，硅膠管更常見并且管應用。少，本課程使用硅膠管的參數來解釋。有兩種類型的三極管，PNP和NPN。

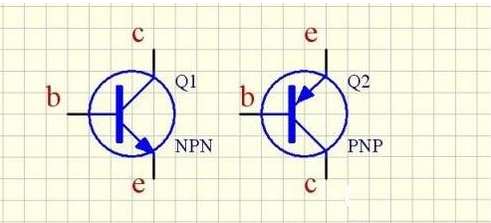

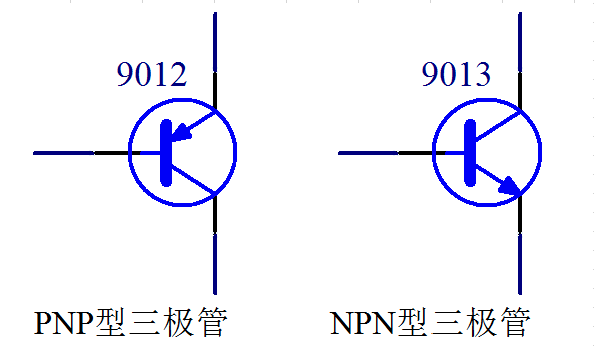

三腳架總共有3個桿。如圖3-6所示，左側引腳稱為基極，中間有一個箭頭，一個連接到基極，另一個連接到發射極e（發射極）。剩下的引腳是集電極c（集電極）。這是應該記住的東西，記憶中記憶，以后慢慢使用。每當我記得它，我會多次鉆研我的思緒。

三極管原理有三種工作狀態：切割，放大和飽和。放大狀態主要用于模擬電路，使用和計算的方法也很復雜，目前我們無法使用。數字電路主要使用三極管的開關特性，只使用截止和飽和狀態，所以我們只解釋這兩種用途。三極管的類型和用途我總結了所有人的祈禱。所有人都必須記住這句話：箭頭朝PNP的內部指點下，驅動電壓之后的箭頭，電壓，并且電流進行控制。讓我們一次分析一句話。你可以看到圖3-6。有兩種類型的三極管。箭頭向內PNP。箭頭的自然方向是NPN。在實際應用中，您必須根據電路的實際要求選擇使用哪種類型。這將是幾倍，它非常簡單。三極管的使用特性是極b（基極）和平臺e（發射極）之間的電壓。對于PNP，電子極的電壓大于0.7V以上的電平b，并且三極管為e級和c級。可以毫無問題地激活級別。也就是說，控制端在b和e之間，受控端在e和c之間。類似地，NPN晶體管的點火電壓是bV比e極高0.7V。總之，箭頭的起點比終點高0.7V，以點亮三腳架的極點e和c。這是“驅動電壓通過箭頭并且電壓開啟”的解釋。

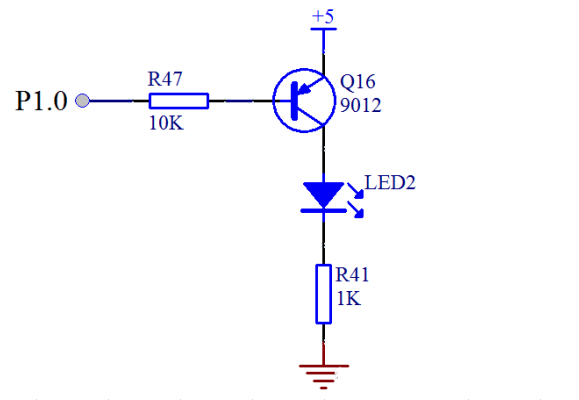

所述三極管的基極通過一個電阻器10 K.它應該P1.0連接到所述微控制器的IO端口，發射極直接連接到5V的電源，集電極被連接到一個小LED燈和1K的限流電阻串聯連接。最后，它連接到負GND電源。如果我們的方案提供了一個高層次P1.0，則基本由發行人及均為5 V，這意味著EAB不會產生0.7伏的電壓下降。此時，發射器和器件電極它沒有打開，然后電路在三極管中關閉，沒有電流流過，小LED2燈不亮。如果程序給出P1.0的低電平0，則極點e仍為5V，因此e和b之間存在電壓差，并且三極管e和b也導通。可能在e和b之間有一個三重奏。電壓降為0.7V，電壓為（5-0.7）V，電阻為R47。

此時，E之間，并且也C光，則小LED燈將具有電壓下降2V，且晶體管本身將有E和C之間0.2V的電壓降，我們忽略。然后在R41中將有大約3V的電壓降，這可以計算出來。該分支的電流約為3 mA，可以成功地照亮LED。最后一個概念，即當前控制。如上所述，三極管具有三種切割，放大和飽和狀態。只要e和b不是驅動程序，就沒有必要說切割。我們想要制作這個飽和的三極管，這就是我們所說的開關特性，它必須滿足一個條件。三極管的β增加。為了飽和，極點b的電流必須大于e和c之間的電流除以β。對于常用的三極管，該β可能被認為是100。

然后必須計算上部R47的阻力。只是告訴，電流之間c和e為3毫安，然后3毫安最小電流b等于100由劃分為30uA時，電壓將在基極電阻約4.3V降，基極電阻是最大4 3 V/30uA=143K。電阻值可以小于這個值，當然它也不能太小。太小會導致MCU的IO端口電流燒毀三極管或MCU。 STC89C52的IO端口的最大理論輸入值為25 mA。我建議你不要超過6毫安。我們使用電壓和電流來計算最小電阻值。
