發光二極管是什么
發光二極管可能對于一些人來說是比較陌生的，但是它廣泛的應用在我們生活電子中，比如最常見的紅綠燈、led屏幕、電路儀器指示燈、或者一些組成文字或數字等。發光二極管簡稱為LED，由含鎵（Ga）、砷（As）、磷（P）、氮（N）等的化合物制成，當它們的電子和空穴復合時，將放出光子，并能發出可見光，這樣的二極管就是發光二極管，用符號VD表示。發光二極管在正向電壓作用下發光，反向電壓作用時截止，工作電流一般在幾毫安到十幾毫安之間，所以使用時應串聯限流電阻。

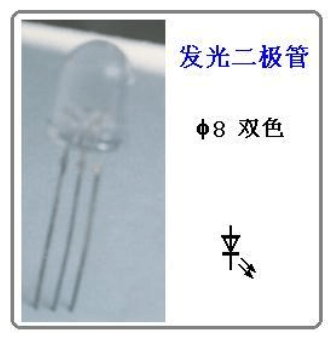

發光二極管圖形符號及應用電路圖
發光二極管發光工作原理
對于不同的半導體制造合成材料，發光二極管會發出紅、黃、藍、綠等不同的可見光色。發光二極管作為半導體二極管的一種，是能夠蔣電能轉為為光能，和普通的發光二極管一樣，發光二極管也是有PN結組成。具有單向?qū)щ娦?，?dāng)發光二極管正向電壓上升后，從P區注入到N去的空穴和由N區注入到P區的電子會在PN結附近數微米內分別與N區的電子和P區的空穴相結合，產生自發輻射的熒光。
| 發光二極管的參數 | |||||||
| 型號 | 發光顏色 | 發光波長 | 正向工作電流（mA） | 正向工作電壓（V） | 反向電壓（mA） | 極限工作電流（mA） | 發射功率（MW） |
| BT201 | 紅 | 655 | 20 | ≤2.0 | ≥5 | 70 | — |
| BT301 | 綠 | 555 | 30 | 1.1~1.3 | ≥5 | 60 | — |
| HG411 | 紅外 | — | 30 | ≤1.5 | ≥5 | — | 1~1.5 |
| HG521 | 紅外 | 930 | ≤2.0 | — | 3A | 100~150 | |
發光二極管電路圖符號
發光二極管管體有大小兩個點狀固態符號，點狀較大的為正極（陽極），點狀小的為負極（陰極），也有管腳長短不一的發光二極管，這種的很好辨認“長正短負”。
發光二極管電路符號詳解
發光二極管作為在日常電子中幾乎必存的電子元器件，它能夠發出紅、綠、藍、黃等光能顏色，用眼睛觀察發光二極管，可以直接辨認正負極，管柱可看到管內一大一小兩個電極標識，正常的情況下，大正小負；管腳型發光二極管判斷正負極為長正短負。以前的發光二極管是可以通過本身的顏色判斷該二極管光能顏色，技術的進步，現在的透明發光二極管暫時沒辦法從本身判斷，只能通電后顯示才知道該二極管的顏色。
